产品详情
描述：

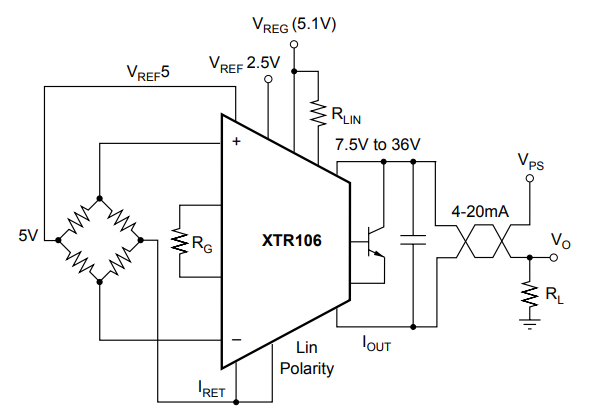

XTR106 是一款低成本、单片 4-20mA、两线制电流变送器，专为AZ1117H-ADJTRE1桥式传感器设计。它提供完整的电桥激励（2.5V 或 5V 参考）、仪表放大器、传感器线性化和电流输出电路。为额外的外部输入电路供电的电流可从 VREG 引脚获得。
仪表放大器可在很宽的增益范围内使用，适用于各种输入信号类型和传感器。包括线性电桥在内的完整电流变送器的总未调整误差足够低，无需调整即可在许多应用中使用。XTR106 在低至 7.5V 的环路电源电压下运行。
线性化电路通过控制电桥激励电压为传递函数提供二阶校正。它提供高达 20:1 的非线性改进，即使使用低成本传感器也是如此。
XTR106 采用 14 引脚塑料 DIP 和 SO-14 表面贴装封装，额定温度范围为 –40°C 至 +85°C。工作温度范围为 –55°C 至 +125°C。
特性：
●低总未调整误差
●2.5V、5V 电桥激励基准
●5.1V 稳压器输出
●低跨度漂移：±25ppm/°C（最大值）
●低失调漂移：0.25μV/°C
●高 PSR：110dB 最小值
●高 CMR：最小 86dB
●宽电源范围：7.5V 至 36V
●14 引脚 DIP 和 SO-14 表面贴装
应用：
●压力桥变送器
●应变计变送器
●温度桥式变送器
●工业过程控制
●SCADA 远程数据采集
●远程传感器
●称重系统
●加速度计
参数：
Vs（最小值）（V）：7.5
对比（最大值）(V)：36
偏移电压漂移 (+/-)（最大值）（uV/摄氏度）：1.5
偏移电压 (+/-)（最大值）(uV)：25
产品类别：2线桥调节器
