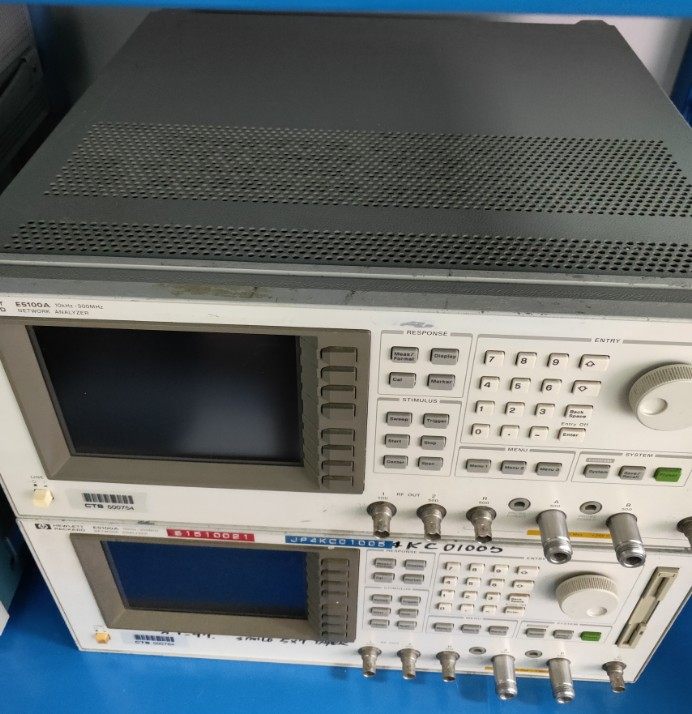

安捷伦E5100A高速网络分析仪是一款工作频率范围为10kHz-300MHz的网络分析仪，非常适合要求极高产率的电子元件制造厂家，或者谐振器和滤波器制造厂家的生产线使用。
一般特性：
测量参数 增益（幅度比），相位，群时延，幅度，增益-相位，幅度，增益—时延阻抗，导纳显示 6.5英寸TFT彩色LCD
编程 HP
Instrument BASIC
大容量存储 FDD和内部非易失存储器
并行I/O端口 TTL，16-bit输出，8-bit输入/输出（标准）
尺寸 425mm(宽）*177mm(高）*425mm(长）
重量 净生，12kg(典型值）；装运重量，17kg（典型值）
特点：
。10 kHz 至 300 MHz
。提供快速测量（扫描速度高达 0.04 ms/点）、快速波形分析命令和高速处理器，可提高生产线的生产效率
。使用波形分析命令和相位跟踪功能更快速地完成滤波器和谐振器评测
。使用嵌入式 IBASIC 更轻松地开发自动化程序
。使用蒸发监测功能（选件 022）控制谐振器所用的沉积蒸发器
信号源特性：
频率范围 10kHz-300MHz,10kHz-180MHz(选件118/218/318/618)
输出功率范围（在单通道上） -48~+22dBm(选件），-9+11dBm(标准）
输出分辨率 0.1dB
接收机特性：
频率范围 10kHz-300MHz,10kHz-180MHz（带选件118/218/318/618）
IFBW 10Hz-30kHz(1,1.5,2,3,4,5,8步进）
输入阻抗（额定） 50Ω（标准）50Ω/1MΩ，30pF（选件）
动态范围 >120dB(IFBW=1kHz)
动态精度 ±0.05dB,±0.03°
测量速度 0.04ms/测量点（IFBW=30kHz,斜波扫描）
