瑞森半导体(REASUNOS)推出应用在5W-18W LED电源上的LED驱动模块RSC6218A。
LED驱动模块RSC6218A小功率、小体积、高效率,应用在5W-18W LED电源上
LED驱动模块RSC6218A是一款LLC 谐振拓扑功率模块,带有半桥驱动的控制电路和功率转化器件,适用于 LED 恒流控制线路,电路工作频率可达200KHz。采用绝缘体上硅SOI及BCD工艺,输入电压范围高达600V以上;内部集成:欠压检测模块、整流器模块、误差放大器、压控振荡器、逻辑处理模块、电平移位模块、高边驱动模块、低边驱动模块、功率转化模块等;通过优化芯片内部设计实现LLC谐振半桥控制与功率器件集成,数控原边反馈,无噪音,效率高;控制芯片具备自适应的调节技术,大幅提升抗干扰能力,有效增强可靠性;将多颗平面高压MOS进行合封,提升产品内部功率器件的开启与关闭性能,避免干扰发生;采用独特的宽体WSOP-16封装,确保散热,助力产品小型化趋势。
市场对光源与电源的体积需求向着小型化、高频化、高效化的趋势发展,光源材料技术革新提升了灯具光效,LED驱动电源的转换效率也随之提升,从而进一步将产品的功率数需求降低。原LED照明灯具光效在70-95 lm/W,现LED照明灯具光效可实现120-150 lm/W,甚至达200 lm/W以上。在这个趋势之下,原需36W功率的LED驱动电源,现24W功率的LED灯具即可达到相同的光照强度;同样18W的LED灯具也可达到24W功率的光照强度。瑞森半导体应市场需求,所开发的RSC6218A型号适用于18W以内的LED电源方案,在低功率产品上实现小体积、高效率、高照度等特性指标,光照度值可媲美普通24W电源甚至更高。

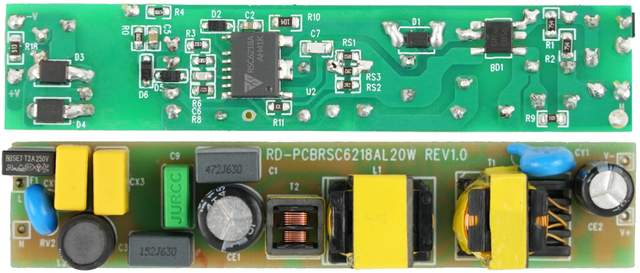

RSC6218A的LED驱动电源板
RSC6218A 型号应用于LED电源方案,优势明显!
遥遥领先的转换效率(>90%)
市场18W内的LED电源方案通常采用反激+频闪方案,效率值在72-78%之间,使用RSC6218A型号的LED电源方案效率值可达90%以上,效率提升10%以上,极大提升整灯的光效和整灯的寿命。
助力产品小型化(缩小PCB面积10-25%)
独特的宽体WSOP-16封装,兼顾功率与散热,实现产品小型化。
高PF>0.96
通过优化产品内部设计,实现优于0.96的功率因数,实现更高的效能,减少电源损耗,降低能源消耗。
低THD<10%
优化线路方案,实现优秀的THD效果。
精简元器件数量(节省成本、降低故障率)
能实现市场同性能指标,同时简化方案,精简方案器件数量,可减少器件10-20%。
契合新国标
特性契合我国双碳政策,节能减排作用明显,契合新国标GB17625.1-2022和欧盟新版ERP认证EU2019/2020双重法规实施,更有助于为青少年提供健康的学习光源。
产品阵容:

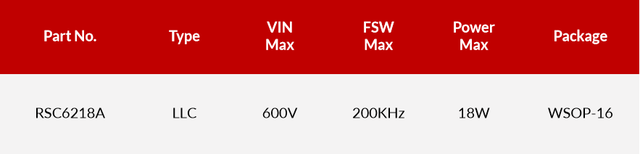

LED驱动模块RSC6218A产品参数
产品特点:
• 无频闪恒流调节
• 集成半桥驱动的LLC拓扑
• 自动死区时间控制
• 集成2mA高压启动电路
• 极低输出电流纹波<2%
• 输出功率达20W
• 短路保护
• 开路保护
• 过温保护
• WSOP16封装
电路应用领域:

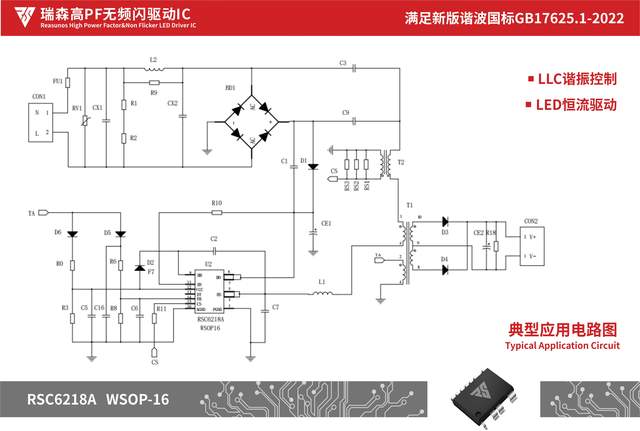

LED驱动模块RSC6218A拓扑图
产品应用领域:
• 护眼类灯具
教室灯、办公灯、阅览室灯等;
• 家居类灯具
客厅灯、卧室灯、走廊灯等;
• 轨道类灯具
地铁照明、高铁照明、隧道照明等;
• 商照类灯具
筒灯、射灯、投射灯、防爆灯等。
