一、系统背景
越来越多的公司开始研发智能化小型化气象站仪器设备，整合成为先进的自动化气象站，实施对设施气象综合生态信息自动监控、对环境进行自动控制和智能化管理。
现代的气象环境监测系统是气象监测业务体系的重要组成部分，是提升公共气象服务能力和提高气象预报预测准确率的重要基础。随着微电子技术、计算机技术、卫星技术和材料科学的发展，许多技术都应用到气象观测自动化中，例如现代化农业发展，森林防火，高速公路环境监测，学校环境监测等，大大提高了气象监测的探测精度和可维护性。
二、系统简介
圣凯安气象环境监测解决方案可以用来实时监测生态环境中的气象环境因子，为人们实时了解环境的天气状况和生态舒适度指标等气象数据提供准确、系统的资料。
同时为满足不同行业的不同需求，建大仁科气象监测系统进行产品升级，可连接海康摄像头，满足用户实时查看环境的功能。

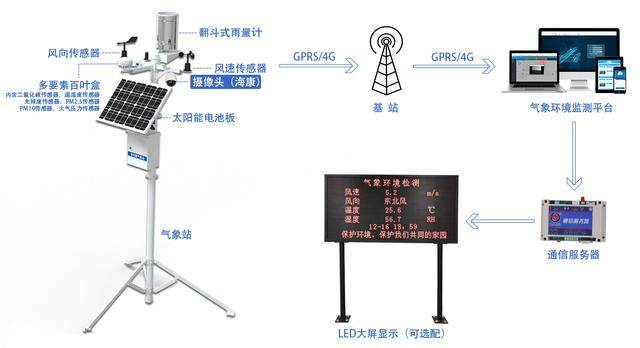

圣凯安气象环境监测系统主要由气象站、摄像头、环境监测云平台、通讯服务器、LED显示屏（选配）组成。通过气象站采集空气温湿度、风速、风向、PM2.5、PM10、大气压力、雨量、负氧离子浓度等多种因素，再将采集的监测数据及图像通过GPRS/4G信号上传至环境监测云平台。具有自动气象监测、实时数据显示、实时图像显示、智能远程管理、数据分析存储的功能。
三、设备介绍
方案组成—气象站
气象站(RS-QXZ*-M*)
气象站是圣凯安为生态环境监测系统设计的监测终端，带有1路MudBus-RTU主站接口，能够接入仁科的气象多要素百叶盒、负氧离子检测仪、翻斗式雨量计、风速传感器、风向传感器等485型传感器，可监测空气温湿度、风速、风向、PM2.5、PM10、大气压力、雨量、负氧离子浓度等多种因素，监测要素可自由搭配；搭配太阳能供电系统和高强度立杆，抗大风、防雨雪，可以24小时全天候自动监测环境各气象要素变化。
气象站特点
1、免费云平台
2、立杆法兰安装
3、220V市电 太阳能板+蓄电池供电 太阳能板+220V市电（可选择）
4、走线设计
可按照485规则布线，走线简洁，考虑到后期维修和故障判断，我司提供一对一设备连线，哪台设备出问题就拔掉哪条线，隔离故障。
5、国标翻斗式雨量计
6、独立传感器
7、可外接LED屏
8、立杆式三脚架式两种安装方式（可选）
9、微连孔走线方式
10、RS485、以太网、GPRS/4G三种数据上传方式（可选）
11、电控箱设计
采用高强度钣金箱体及白色喷塑防锈方案，外观美观，耐长期雨雪、太阳辐射，适应温度范围宽。采用精心设计的散热格栅、气流通道，确保阳光直射下箱体内部温度恒定。根据用户需求，还可选择带视窗的电控箱，通过视窗可以直观的看到气象站数据及内部结构工作状态，增加视窗之后仍可达到IP65防护等级。
一、系统概述
多参数气象监测系统是一个功能强大的环境数据采集处理系统，它包含了温度、湿度、露点、光照强度、光合有效辐射、气体监测、水质监测、风速、风向、雨量、土壤温度、土壤水分、土壤盐分、水分蒸发、大气压、粉尘颗粒物、雨量等环境数据的采集与处理功能，广泛应用于农田、林场、养殖场等农林生产、科研部门。根据用户具体需求，本系统监测参数可以容易自由组合。
该系统可通过 GPRS 方式将数据上传值监控软件平台，也可以通过网口接入局域网，同时该系统还带有 1 路 ModBus-RTU 从站接口也可将数据通过 485 通信的方式上传至客户的监控软件或 PLC 组态屏等；该系统还能外接LED 屏显示。（湖南圣凯安环保科技赵133...9...75..32...997）

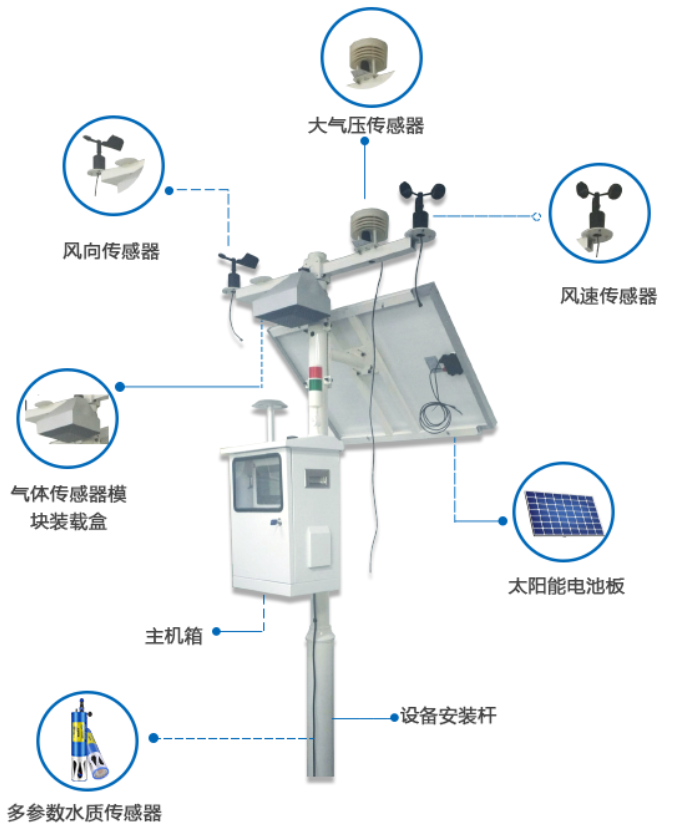

图Ⅰ 系统简要图
二、功能特点Ø 继电器输出，可关联到任何一路信号采集上做报警或自动控制使用。
Ø GPRS 通信接口，只需插入一张物联网卡便可将数据上传至远端监控软件平台。
Ø 可选配RJ45 网口，可将监测数据上传至远端监控软件平台。
Ø 具有 1 路 ModBus-RTU 从站接口，可外接用户自己的监控主机、PLC、组态屏或组态软件。
Ø 可外接 1 路室外 LED 单色显示屏。
Ø 多种测量要素可自由搭配。
Ø 可搭配太阳能电池板和蓄电池，用于野外测量，解决供电问题。
Ø 可以支持市电与太阳能双供电，保证设备在恶劣的情况下也可以正常不间断工作。
三、技术参数
监测参数 技术参数
气象 温度 量程：-40℃~+120℃；精度：±0.5℃（25℃）
湿度 量程：0%RH~99%RH；精度：±3%RH(5%RH~95%RH,25℃)
大气压 量程：0-120Kpa；精度：±0.15Kpa@25℃ 75Kpa
风速 量程：0-60m/s；分辨率：0.1m/s；精度：±（0.3+0.03v)m/s
风向 测量范围：8个指示方向
雨量 直径：Φ200mm；分辨率：0.2mm/0.5mm可选；准确度 ≤±2%，雨强范围：0mm～4mm/min，允许通过雨强：8mm/min。
粉尘 参数：PM2.5/PM10；检测量程：0-1000ug/m3。
紫外线 量程：0~15 mW/ cm2；精度：±10%FS；分辨率：0.01 mW/ cm2；紫外线指数量程：0-15；测量波长范围：波长290-390 nm紫外线强度/指数反应时间：0.2s；
气体 二氧化碳 供电：12-24V 输出：TTL/4--20mA/RS485 准确度：±2.0%FS
二氧化硫
二氧化氮
挥发性有机物
一氧化碳
甲烷
臭氧
乙炔
水质 pH 量程：0～14.00pH；分辨率：0.01pH；精度：±0.1pH，±0.3℃
溶解氧 量程：0～20.00mg/L；分辨率：0.01mg/L，0.1℃；精度：±2%F.S.，±0.3℃
电导率 量程：0～200.0mS/cm；分辨率：0.1 mS/cm；精度：±1.5%F.S.，±0.3℃
浊度 量程：0～1000.0NTU；分辨率：0.1NTU/0.1℃；精度：±5%或±3NTU
COD 量程：0～500mg/L equiv. KHP；分辨率：0.1mg/L；精度：±5%F.S.
氨氮 量程：0～1000.0mg/L；分辨率：0.1mg/L；精度：±10%或±1mg/L，±0.5℃
氟离子 量程：0～100.00mg/L；分辨率：0.01mg/L；精度：±10%或±1mg/L，±0.5℃
氯离子 量程：0～35000mg/L；分辨率：1mg/L；精度：±5%，±0.5℃
供电 方式一 太阳能供电：100W太阳能电池板；铅酸电池12V 30AH
方式二 锂电池：锂电池：12V60Ah

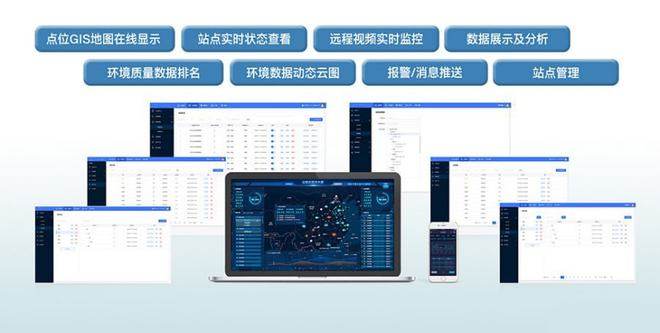

气象云平台

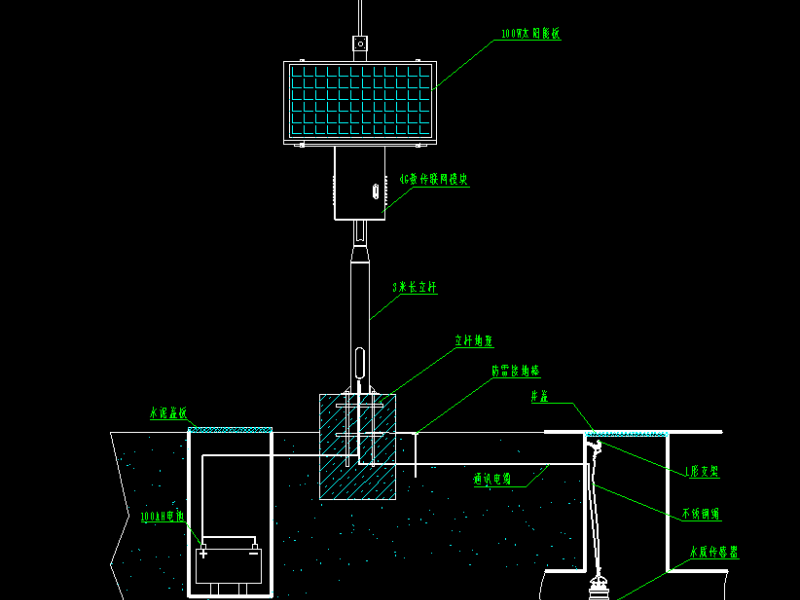

四、布局
