【高端电流检测IC储能产品应用方案】耐压45V侧轨的电流检测芯片FP137 应用于电脑电源,开关电源

2024-04-16 #电流检测

近年来,随着电子产品的飞速发展,对电流检测精度和可靠性的要求也越来越高。特别是在电脑电源、开关电源以及多口快充充电器、户外移动电源、适配器、电池充电器等领域,对电流检测技术的需求更是日益增长。

电流检测芯片是一种关键的电子元器件,能够精确测量电路中的电流大小,并将其转化为相关的电压信号输出。

在要求不高的情况下,电流检测电路可以通过运放放大转换成电压,反推算负载的电流大小。测量电流时,电流检测技术分为高端检测和低端检测。将测量电阻放在电源与负载之间的这种测量方法称为高端电流检测。

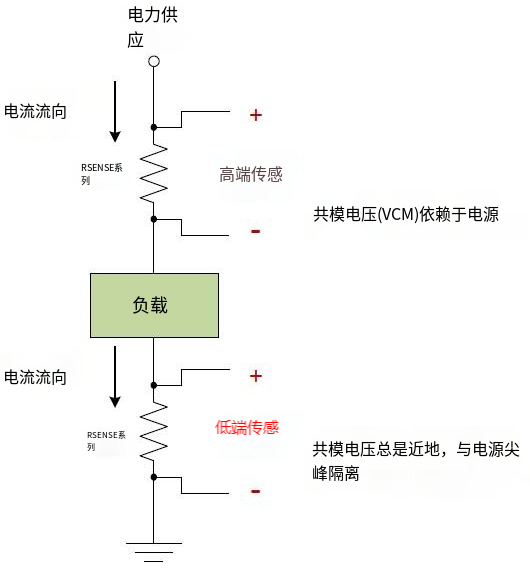

将测量电阻放在负载和接地端之间的这种测量方法称为低端电流检测。这两种用于感测负载中电流的方法如下图所示。

FP137作为一款高端的电流检测芯片,具备多种优点,适用于各种应用场景。具有极高的精度和稳定性,能够准确地检测电流的变化,并及时传递相关信息。FP137耐压45V的设计,使其能够在高压环境下工作,具备出色的耐压能力,保证了电路的安全和可靠性。FP137还具备较低的功耗和较小的尺寸,方便集成到各种电子设备中,提升产品的整体性能和竞争力。

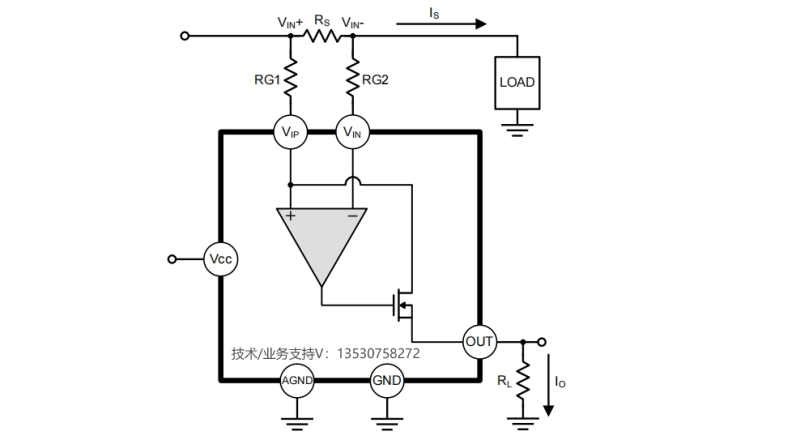

FP137是一颗45V耐压侧轨的电流检测IC。

独立电源电压:3.3V至45V

宽共模输入电压:3.3V至45V

最大可用输出电压(输出引脚):6V

三个电阻获得设置

宽温度范围:-40℃至+125℃

静态电流:220μA

封装:SOT23-6L

RG1=RG2=1KΩ(FP137),RG1=RG2=200Ω(FP137A)

在实际应用中,FP137电流检测芯片发挥了重要的作用。

首先,在电脑电源中,FP137能够准确地检测电源输入和输出的电流,确保电源稳定可靠地供电,提升电脑的整体性能。其次,对于开关电源来说,FP137可以实时监测开关电源输出的电流,及时发现故障和异常情况,提高设备的安全性和稳定性。同时,FP137还可以广泛应用于多口快充充电器、户外移动电源、适配器和电池充电器等设备中,为用户提供快速而稳定的充电体验。

综上所述,FP137耐压45V侧轨的电流检测芯片是一款优秀的产品,应用领域广泛且前景良好。它的高精度、高稳定性和耐压能力,使其能够在电脑电源、开关电源以及多口快充充电器、户外移动电源、适配器、电池充电器等领域发挥重要作用。

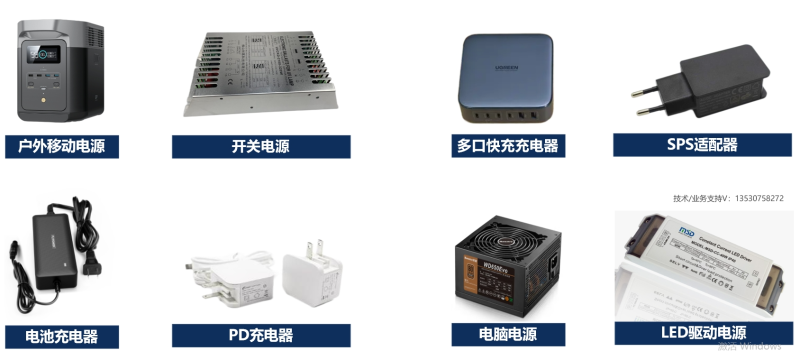

应用市场展示

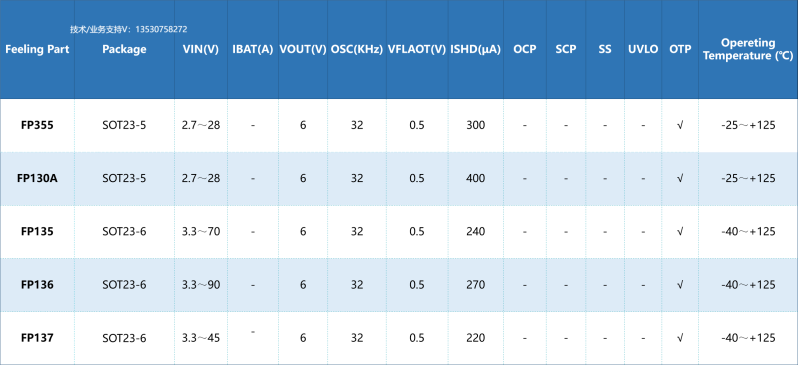

其他的电流侦测芯片料号参考

深圳市雅欣控制技术有限公司,在芯片行业深耕二十载。是Feeling和MST在深圳的一级代理商。致力于推广销售电源管理芯片、LED驱动芯片和霍尔开关系列产品,小雅为您提供最优化的解决方案、最优质的产品及咨询服务。
