为了确保整体质量，包装瓶需要进行多个方面的质量检测。首先是目测，检查瓶子表面是否有任何缺陷或瑕疵，查看是否有划痕、凹痕或颜色不一致。其次，需要对瓶子的高度、直径和重量等尺寸进行测量，以确保瓶子符合规定的规格。此外，还要检查瓶盖等瓶口的质量，以确保密封性良好。最后，还要进行功能测试，以评估瓶子的密封性、耐用性和抗压性能。

由于多种因素的影响，测量包装瓶的厚度具有一定的挑战性。首先在制造过程中瓶身有内层、中间层和外层三个主要层（总共最多六层或七层），而且层与层之间紧密贴合，想一次性测量多层厚度有难度。其次包装瓶的表面通常是薄而且弯曲的，因此很难在每一点都进行精确测量。此外，瓶子不同部位的厚度也会不同，因此必须测量多个点以确保一致性。另一个挑战是，有些塑料材料可能是透明或半透明的，因此难以用传统方法准确测量厚度。而且塑料包装瓶需要在移动过程中进行检测，需要测量设备具备高响应速度。

太赫兹测厚系统就是目前包装瓶生产企业采用的先进的瓶身厚度测量系统之一。与传统的厚度测量技术不同，太赫兹传感器可以轻松高精度地测量多层厚度。例如，对于包含EVOH阻挡层的薄壁多层包装材料，传统的红外测厚仪无法确定EVOH层的位置和材料的总量，并且只能测量对红外辐射足够透明的材料。但一个太赫兹传感器就可以区分和测量所有三层，即使材料是不透明的。

英国真尚有的TH-S10X系列太赫兹传感器已经成功应用于包装瓶在线厚度测量，每秒可获得1000个测量值，并且精度高达±0.5μm甚至是更好，最大检测速度能够达到每分钟300瓶。

瓶身壁厚在线测量可以在瓶子制造之前（在瓶坯或型坯上）或成型后进行。由于英国真尚有TH-S10X系列太赫兹传感器在简单的非接触式反射配置中工作，因此设置TH-S10X系列太赫兹传感器进行在线测量非常简单。只需要将传感器放置在生产区域外的支架上，对准检测点，就可以测量通过检测点的成品瓶（成品坯瓶通过生产线以一定速度通过检测点），收集瓶子上单个高度的厚度结果。

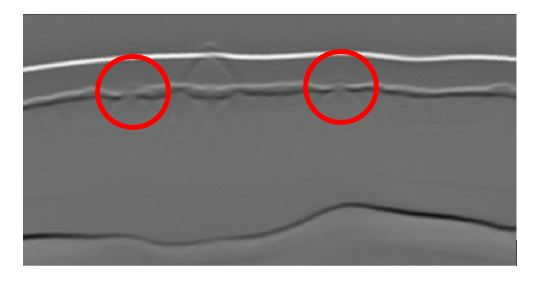

而且英国真尚有TH-S10X系列太赫兹传感器还可以测量记录瓶子的厚度变化。比如下图展示的是太赫兹传感器测量指定高度处单个瓶子一周的内层厚度的变化。

图中线的灰度和强度对应于沿扫描线的波形中反射峰值的极性和幅度。Y轴是波形特征的时间，对应于瓶壁的深度。从图像中可以看到瓶壁层的横截面。

除了厚度变化外，还可以看到其他特征，例如中心层的潜在间隙。

不过，虽然太赫兹传感器提供非接触式精密厚度测量，而且可穿透不透明材料，但系统需要采购专用设备，价格昂贵。

简而言之，太赫兹传感器在精度、非接触式测量和实时性方面具有诸多优势，能够高效在线测量生产中的包装瓶的多层厚度，对于质量保证具有重大意义。
