产品详情
描述：
TPS1HA08-Q1是一款AO9926B单通道智能高侧开关，适用于 12V 汽车系统。该器件集成了强大的保护和诊断功能，即使在短路等有害事件期间也能确保输出端口得到保护。该器件通过可靠的电流限制防止故障，根据器件型号的不同，电流限制可提供 80 A 和 20 A，并且可以配置为通过立即关闭开关或调节输出电流来对过流事件作出反应在设定点。高电流限制选项允许在需要大瞬态电流的负载中使用，而低电流限制选项为不需要高峰值电流的负载提供改进的保护。
它还提供高精度模拟电流检测，可在驱动变化的负载曲线时改进诊断。通过向系统 MCU 报告负载电流、设备温度和电源电压，该设备可实现预测性维护和负载诊断，从而延长系统寿命。
该器件采用小型 16 引脚 HTSSOP 封装，可减少 PCB 占位面积。
特性：
●具有 8mΩ R ON (T J = 25°C)的单通道智能高侧开关
●符合汽车应用要求：
○符合 AEC Q-100 标准
○器件温度等级 1：–40°C 至 +125°C 环境工作温度范围
○可承受 40V 负载突降
●功能安全能力
○可用于辅助功能安全系统设计的文档
●通过可选择的限流提高可靠性
○电流限制设定点为 20 A 或 80 A
○电流钳位或瞬间关断的过流响应
●强大的集成输出保护：
○集成热保护
○接地和电池短路保护
○电池反接时自动开机
○如果发生电池和接地丢失，则自动关闭
○集成输出钳位，可对电感负载进行消磁
○可配置的故障处理
●模拟感测输出可配置为准确测量：
○负载电流
○电源电压
○设备温度
●向 MCU 提供 FLT 指示
○检测开路负载和电池短路
应用：
●车身控制模块
●白炽灯和LED照明
●加热元件：
- 座椅加热器
- 电热塞
- 储罐加热器
●变速器控制单元
●气候控制
●信息娱乐显示屏
●ADAS模块
参数：
通道数：1
工作电压（最大值）(V)：18
工作电压（最小）（V）：8
Ron（典型值）(mΩ)：8
最高画质 (A)：10
电流限制（最小值）(A)：20
电流限制（最大值）(A)：80
限流类型：可调节的
TI 功能安全类别：具备功能安全性
电流检测精度：+13%/-5% @ 1A
场效应管：内部的
特征：电流检测输出、电流检测/监控、可编程电流限制、热关断、欠压锁定
工作温度范围 (°C)：-40 到 125
功能：汽车负载突降兼容性、电流监控、电感负载兼容性、浪涌电流控制、短路保护、热关断

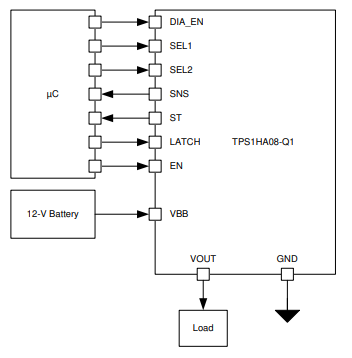

◆TPS1HA08-Q1简化示意图

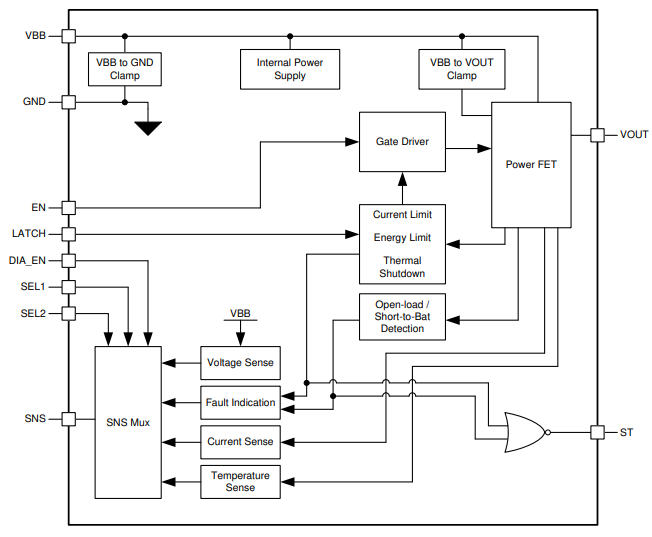

◆TPS1HA08-Q1功能框图
