N5183B是德N5183B 20G全新信号发生器         姚红娟18025363925

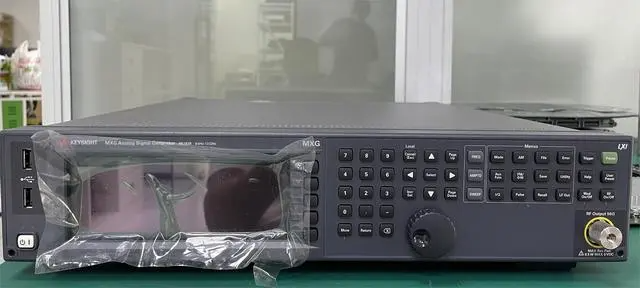

KEYSIGHT是德N5183B MXG X 系列微波模拟信号发生器具有9 kHz 至 40 GHz 的频率带宽和接近 PSG 级别的相位噪声性能。


KEYSIGHT是德MXG x系列信号发生器N5183B微波模拟器9 kHz至13、20、31.8或40 GHz。


N5183B特点


。可以补偿系统损耗,驱动大功率放大器:+19 dBm 输出功率、-55 dBc 谐波和 -68 dBc 杂散(20 GHz 时)


。600 µs 的快速开关切换可以减少校准时间


。通过配合使用多达 5 台内置函数发生器和 AM、FM 和 PM 脉冲调制方式,轻松仿真窄带线性调频信号和雷达天线扫描


。快速的紧凑型(2U)信号发生器将会替代 PSG,在实验室、仓库或外场测试中发挥重要作用


输出参数:


可设置范围(选项1E1和1EA) +30至-135dBm


可设置范围(无选项1E1和1EA) +19至-20dBm


分辨率0.01 dB


台阶衰减器(1E1)0到115 dB在10 dB台阶机械类型


衰减器保持范围-15dBm至输出功率,阶梯衰减器处于0 dB状态;可使用选项1E1机械衰减器


进行偏移


连接器513/520 = 3.5 SMA公,532/540 = 2.4 mm公,50Ω(名称)(选项1ED将N型连接器添加到513或520)


外部检测器调平:


范围-0.2mV至-0.5V(标称)


宽带10 khz(类型)


振幅切换速度:


SCPI模式≤2 ms(典型类型)


电源搜索SCPI模式3 < 12 ms(meas)


列表/步进扫描模式≤2ms(类型)​美国Agilent安捷伦N5183B射频发生器N5183B 是 Agilent Keysight HP 的 40 GHz 射频发生器。N5183B是德N5183B 20G全新信号发生器​特征频率选项:13、20、31.8、40 GHz1 GHz 时的输出功率:+23 dBm1 GHz 时的相位噪声(20 kHz 偏置):-130 dBc/Hz频率切换(典型值):≤ 600 μs谐波 @1 GHz:< -40 dBc​


  • 衰减器
  • 函数信号发生器
