ACREL-5000能耗监测系统在塞维斯玻璃有限公司的应用

2023-08-30
关注

安科瑞 梅岑彬 18761500144

摘要:公共建筑是节能大户和节能,做好公共建筑节能工作,对促进和带动全社会节能工作,实现节能减排目标,落实“转方式、调结构”重大战略具有重要意义。本文介绍塞维斯玻璃有限公司企业综合建筑,采用智能电力仪表采集配电现场的各种电参量和开关信号。系统采用现场就地组网的方式,组网后通过现场总线通讯并远传至后台,通过Acrel-5000型建筑能耗监测系统实现配电回路用电及现场的燃气表,流量计等的实时监控。

关键词:大型公共建筑;能耗监测系统;ACREL-5000;

1 引言

相关地方规范要求“建筑能耗监测系统应作为新建建筑设备设施系统的组成部分,列入建设规划;塞维斯玻璃有限公司属于大型公共建筑,上海能耗监测设计依据主要是《DGJ68-2068-2012》公共建筑用能监测工程技术规范。

2 设计依据

DGJ08-2068-2012 《上海市公共建筑用能监测系统工程技术规范》

GB-T 15587-2008 《工业企业能源管理导则》

《评价企业合理用电技术导则GB》

《企业节能规划编制通则》

《企业能源审计技术通则-GB》

GBT23331-2009《能源管理体系要求》

GB-50052-2009 《供配电系统设计规范》

◆能耗计量装置国家及行业标准

DL/T 645-1997       多功能电能表通信规约

DL/T 645-2007       多功能电能表通信规约

CJ/T 188-2004       户用计量仪表数据传输技术条件

GB/T 19582-2008   基于Modbus协议的工业自动化网络规范

3 项目概况

塞维斯(SEVES)S.p.A.集团是玻璃绝缘子、玻璃砖制造商。 项目中现场设备位于厂房中一层到三层,需要将电表,燃气表,流量计,压机混合气,空压机等设备纳入监控范围,对各类能源消耗的情况进行监管,随时掌握能耗情况,提高节能意识。

4 系统架构

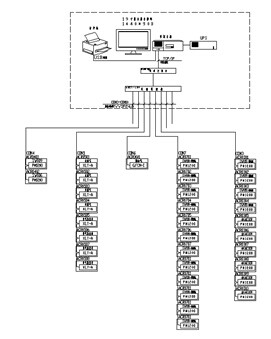

安科瑞Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备、测控单元为基本工具,为大型公共建筑的实时数据采集、开关状态监测及远程管理与控制提供了基础平台,它可以和检测、控制设备构成任意复杂的监控系统。该系统主要采用分层分布式计算机网络结构,如系统结构图所示:塞维斯玻璃有限公司项目能耗系统站控管理层及网络通讯层。现场设备分布于一层到三层的厂房里面,总共有24只电表,4只燃气表,4只空气流量计,1只压机混合气等设备。


系统结构图

6 系统软件模块

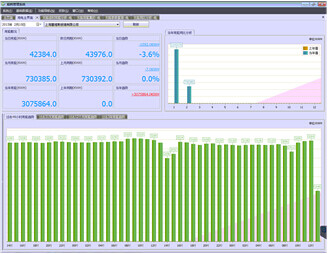

◆综合能耗主界面

反映建筑物当年用能各分类能耗和折算为标准煤的综合能耗,并计算得到单位面积能耗;

建筑物中的能耗分类虽然较多,但是能通过表计计量的主要有电、水、气、可再生能源,界面下方显示这四类能耗的当日逐时用能曲线;单击每个分类能耗的上部区域,可跳转到该分类能耗的用能分析主界面;

可通过下拉框切换建筑物,建筑物图片可根据项目要求替换;

◆分类能耗主界面

反映某分类能耗(例如电)当日及昨日同期、当月及上月同期、当年及上年同期的用能及对比,增长百分比及增加值;

反映某分类能耗过去48小时、过去31天、过去12个月、过去3年的用能趋势;

反映某分项能耗的当月用能饼图;

反映某分类能耗当年各月用能同比分析图;

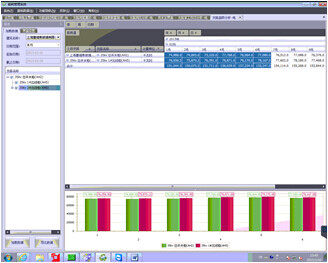

◆分类能耗支路用能统计报表

可灵活选择支路,并统计某段时间内支路用能的日、月、周、季、年用能;

通过透视表功能强大,用户可进行多种数据统计,并对数据进行组合排序;

统计数据可通过柱状图、点线图、堆积图、饼图等多种图表展示;

统计数据可导出至Excel;

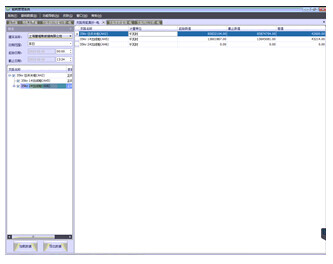

◆分类能耗支路非工作日用能

统计对各支路工作日和非工作日用能,非工作日可通过系统灵活设置

统计数据可导出至Excel;

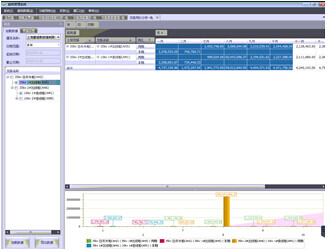

◆分类能耗支路同比分析

统计各支路当年每月用能及去年同期用能;

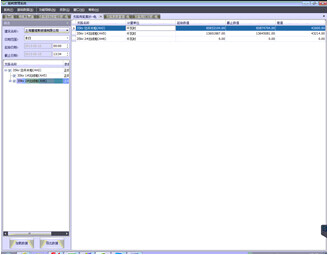

◆分类能耗支路用能集抄

查询各支路任意两个时间的表计读数,并计算出差值;

时间精度到分钟;

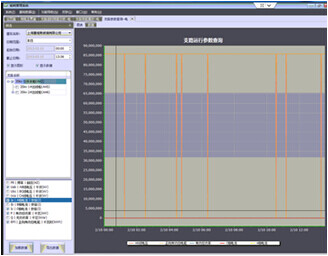

◆分类能耗支路分时段用能趋势分析

可查询任一支路某段时间内的用能参数(例如电压、电流、功率、功率因素、谐波等),具体可查询的参数与安装的仪表和系统配置有关,查询时不可跨月;

数据以图表或表格的形式显示,图表可通过鼠标操作放大、缩小、移动;可对数据进行排序(大值、小值);

数据可导出至Excel;

◆配置选项

依照相关技术规范配置建筑物的基本信息,例如:建筑功能、建筑面积、空调面积、建筑地址等,其中建筑面积等信息将用能单位面积能耗分析;

配置项目中使用的仪表的类型、型号、生产厂家等基本信息,并添加该型仪表所能提供的监测参数信息,此处配置情况影响能耗统计、分时段用能统计、参数查询功能;

配置项目中使用到的所有计量仪表,保存计量仪表的地址、变比、对应的采集器、代码、监测回路的名称等信息;

配置分项能耗统计时涉及到的计量表计、所占比例、运算方式等信息,可根据项目情况灵活配置,此处配置信息将影响各分类能耗分项用能分析小模块中的功能;

配置各部门用能对应的计量仪表、运算方式、所占比例以及部门用能计划,完成此项配置后将启用部门能耗分析功能模块;

配置建筑物中某用能区域对应的计量仪表、运算方式、所占比例,完成此项配置后将启用区域能耗分析功能模块

7 前景展望

根据塞维斯玻璃有限公司能耗运行效果分析,建立典型能耗分析模型,统一分析。

a.建立建筑能耗计量体系,把脉建筑能耗,发现能耗黑幕,节能改造更有针对性,同时通过计量收费、绩效考核等管理措施巩固节能改造成果。

b.选择节能设备(变频器、热量回收装置)。

c.再好的节能设备,管不住浪费也无法发挥节能效果,通过增加自动化节能设备,制定设备运行策略,减少人为干预,集中管控,使节能设备正在实现节能。

8 结束语

大型公共建筑总面积不足城镇建筑总面积的4%,但总能耗却占全国城镇总耗电量的22%,大型公共建筑单位面积年耗电量达到70~300KWh,为普通居民住宅的10~20倍。公共建筑是节能大户和节能,做好上海塞维斯玻璃有限公司的节能工作,对促进和带动节能工作,实现节能减排目标具有重要意义。
