SMB100A信号发生器SMA100B 姚红娟18025363925

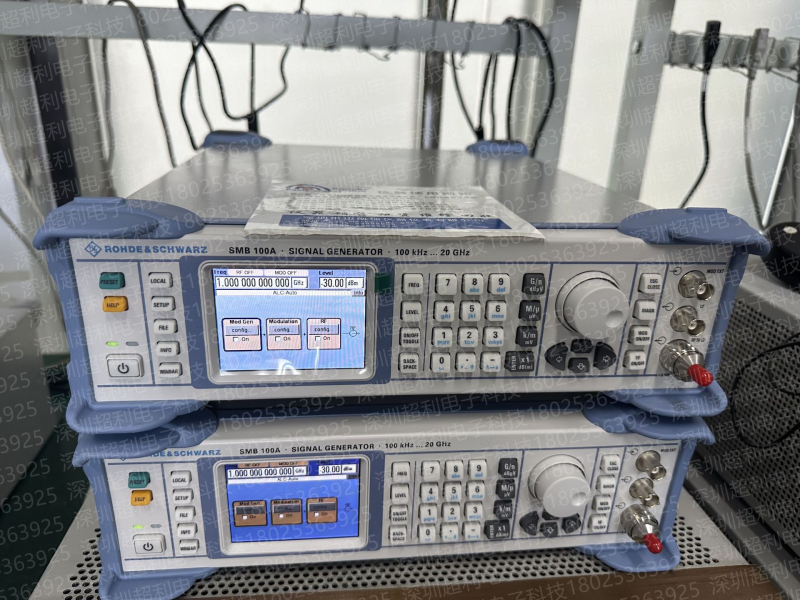

罗德施瓦茨SMB100A微波信号发生器
SMB100A信号发生器SMA100B主要特点
频率范围：100 kHz 至 12.75/20/31.8/40 GHz
10 GHz、20 kHz 偏移时，SSB 相位噪声为 –108 dBc（典型值）
10 GHz、30 MHz 偏移时，宽带噪声为 –138 dBc
输出功率高达 +27 dBm（测量值）
支持调幅、调频、调相和脉冲调制等模拟调制
多功能，紧凑， 40 GHz；使用上变频器时可达 170 GHz
紧凑型多功能 R&S®SMB100A 微波信号发生器的频率为 40 GHz，提供频谱纯度和高输出功率。此外，该发生器还易于操作、功能拥有成本较低。R&S®SMB100A 具有在同类产品中微波特性，是一款通用仪器。仪器具有非凡特性，而且体积小、重量轻，非常适合广泛的应用。R&S®SMB100A 非常适用于开发、生产和维修，以及需要模拟微波信号的应用。
Rohde & Schwarz不对典型数据以及标称值和测量值进行担保。
水平 一般解释 配有R&S sm B- B101/-B102/-B103/-B106/-B112频率选项的仪器包括一个电子步进衰减器 步进范围为5 dB(R&S sm b-B112为6 dB)。配有R&S SMB-B120/-B131/-B140频率选项的仪器包括 机械步进衰减器。配有R&S SMB-B112L/-B120L/-B140L频率选项的仪器不包括阶梯 衰减器。这些仪器具有有限的电平设置范围和有限的指定电平范围。
水平设置模式 R&S SMB100A为液位设置提供了两种不同的操作模式: 自动模式:步进衰减器自动切换 固定模式:无需切换步进衰减器即可设置电平。步进衰减器固定在当前设置。如果ALC在播， 电平变化是不间断地进行的。无中断设置范围是有限的
ALC模式 R&S SMB100A提供不同的ALC模式: ALC自动模式:自动设置适合的ALC模式 ALC状态开启:液位控制回路闭合。该模式适用于CW、AM、FM和φM ALC状态采样保持(S&H):在每次频率和电平变化时，电平控制环路关闭约1 ms 电平控制电压被采样。然后，电平控制电压被箝位。该模式在ALC状态下内部使用 对于脉冲调制 在S&H测量期间，带有电子步进衰减器的仪器的电平降低30 dB。对于带有以下部件的仪器 机械衰减器或无步进衰减器，在水平后的S&H过程中，设置的水平存在约2 ms 或频率设置或打开射频后。
具有典型的低SSB相位噪声。SMB100A信号发生器的输出电平为-128 dBc，在宽频率范围(1 MHz至6 GHz)内的输出电平为>+18 dBm，是全球标准。用户可以自己对仪器进行维护，这也提高了可用性，降低了运营成本。该仪器的低重量(5.3千克)、紧凑的设计和有利的性价比补充了这一概念。
作为频率范围为9 kHz至6 GHz的射频源，R&S SMB100A涵盖了射频应用的所有重要频段。传统的模拟AM/FM和PhiM调制模式以及频率扫描、电平扫描和LF扫描也是标准配置。在生产中，R&S SMB100A在高水平精度和水平重复性方面表现。频率和电平切换时间短(远程控制:典型值。频率1.6毫秒，电平1.2毫秒，列表模式:典型值。< 1毫秒)有助于确保优化吞吐量。
因此，R&S SMB100A可用于广播、EMC和汽车产品的生产和服务，以及半导体开发测试和航空航天及国防应用。这里，脉冲调制器(典型值。90 dB开/关比)，这是一个选项，以及脉冲宽度为20 ns的灵活脉冲发生器具有特殊优势。使该仪器成为这些应用的理想之选的其他特性是其坚固的设计，以及它可以在高达4600米的海拔和0°C至55°C的温度范围内使用的事实。
为了使维修尽可能简单和经济，R&S SMB100A允许用户自己进行维护。当需要维修时，可以在故障排除过程中使用集成自测。由于替换模块已预先校准，简单的功能检查足以确保信号发生器的良好技术数据。借助R&S NRP-Z92功率传感器，用户还可以通过自动调节来优化射频信号的电平精度。
