智能环保喷吹压力除尘器综合监控系统

2023-11-20
关注

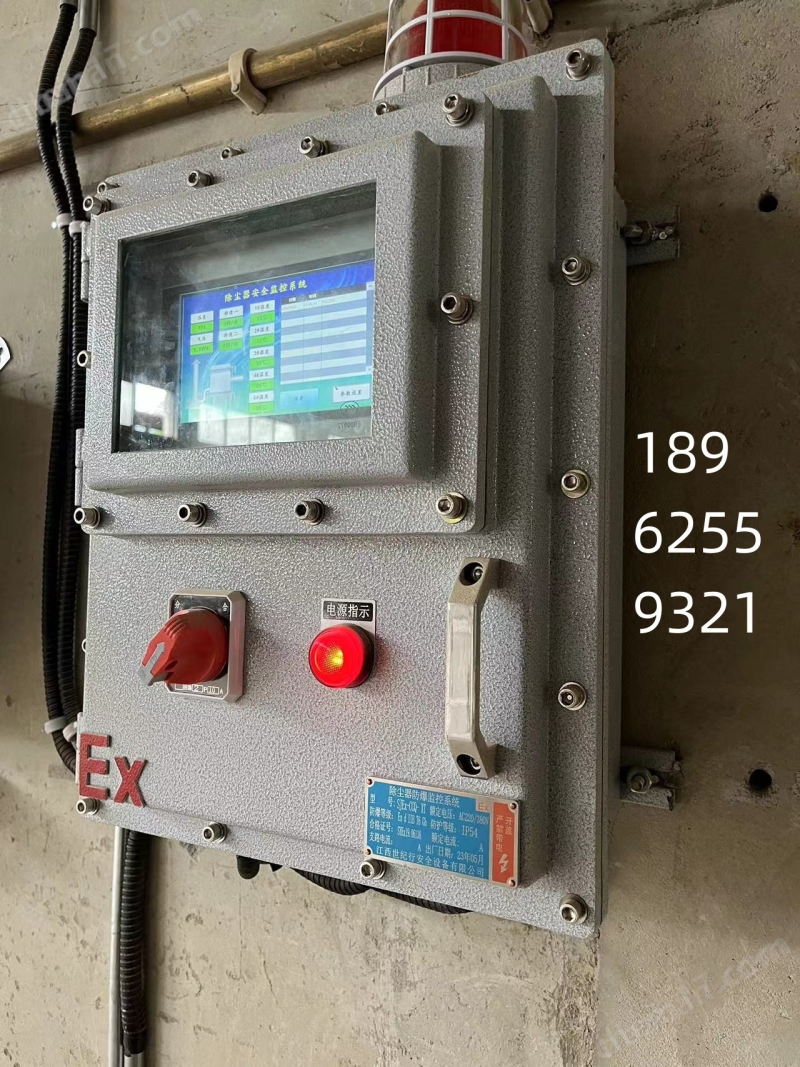

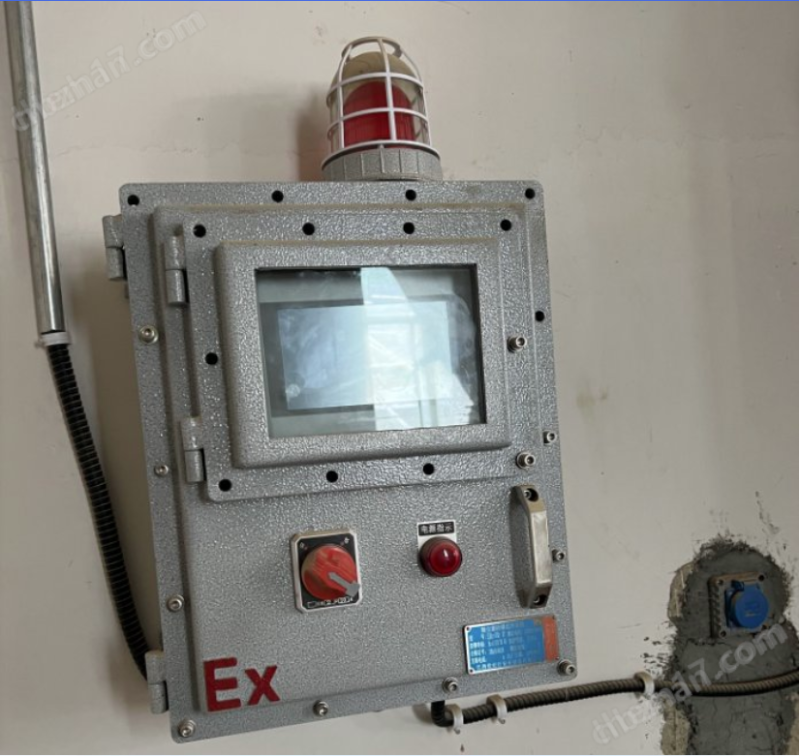

智能环保喷吹压力除尘器综合监控系统 简介

一、系统概述

除尘器监控系统适用于现有除尘系统的配套设备,他通过监测除尘箱的压力信息、压差信息、温度信息、管道风速和锁气卸灰阀的转速信息来确认除尘系统的运行是否正常,并将报警信息及时反映在控制器上;控制器器通过人机界面显示测量信息和报警信息,通过报警设备发出报警提示信息,提示工作人员及时处理,确保除尘箱安全稳定的运行,在发挥除尘箱的良好工作效率的同时,给系统的安全运行提供保障。

除尘器监控系统支持4G无线网络上传功能,可以将检测数据和报警信息实时发送给专有监控平台,操作人员可以通过监控平台方便的了解除尘箱当然的运行状态;

监控平台采用大数据云平台的解决方案,实时接收和管理接收的数据,并对数据进行统计和分析,为环保网格化提供基础的数据支持;除尘器监控报警系统 风速监测报警装置

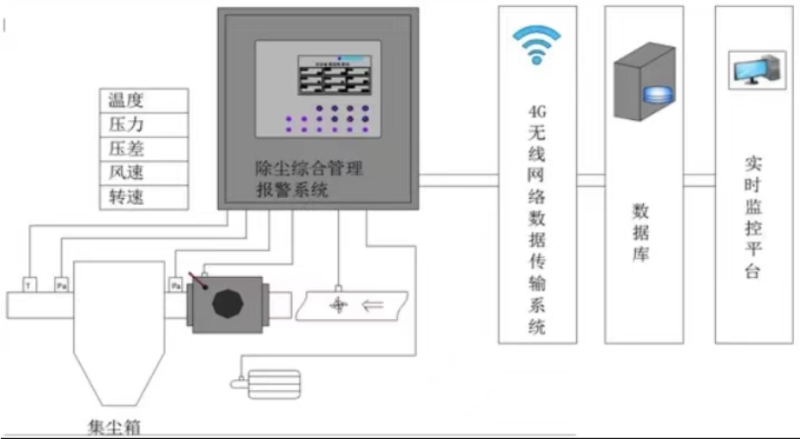

二、系统构成

除尘器监控系统

除尘器监控系统通过采集温度传感装置、内部压力传感装置、内外压差传感装置、管道内风速传感装置、锁气卸灰系统状态等的信息,对这些信息进行集中的显示处理,将输入的模拟量转换为可数值识别的数字量信息,并对信息进行分析处理,超过报警设定值后提示报警信息;系统内置信息存储系统,对开机信息、报警信息和故障类信息可分类存储,便于用户分析查看。除尘器监控报警系统 风速监测报警装置

可扩展功能:

1.系统支持4G无线网络上传功能,可以将检测数据和报警信息实时发送给专有监控平台,操作人员可以通过监控平台方便的了解除尘系统当然的运行状态。

2.系统支持用电量监控系统,可以连接系统***的电量采集监控系统,实时记录除尘系统的用电开启状况、用电量信息,支持用电时段分析等功能,同时支持用电控制,实现节能减排的目的。

3.火花检测熄灭控制系统,作为除尘箱前端管道检测设备,可实时检测管道内的火花信号并对发现的火花执行熄灭动作,预防火花进入除尘箱内造成粉尘粉尘火花爆炸的危险。

三、系统应用

本系统可用于板材加工、家具制造、铸造工业、陶瓷工业、玻璃工业、耐火材料、水泥建材、砂轮制造、

化工制品、机械加工等行业的环保除尘报警保护系统中,实现对除尘系统的稳定运行提供基础的数据支撑,对除尘系统运行过程中出现的异常信息进行报警处理,提高了除尘设备的运行效率,保障了除尘系统的安全稳定运行,以达到环保除尘目的。

四、主要功能或技术参数:

1.输入电压:AC220V ±15%

2.报警输出:2组报警输出,输出接口为无源常开、常闭触点,可扩展

3.信号采样参数:

编号 项目 通道数量 检测范围 精度

1 压力 2 正压 0-1.6Mpa 0.2%FS

2 压差 1 0 -- +5000pa 0.2%FS

3 温度 1 -50--+200℃ 0.2%FS

4 风速 1 10--50米/秒 0.2%FS

5 转速 2 20--300转/分钟 0.2%FS

4、7吋液晶触摸屏显示,全中文操作界面

5、实时记录存储,每通道200条记录存储

6、联网功能,支持Modbus数据上传功能
