N5242A是德keysight网络分析仪 姚红娟18025363925
Agilent微波网络分析仪N5242A
N5242A PNA-X微波网络分析仪的单次连接测量应用软件，PNA-X网络分析仪是功能全、灵活的单次连接微波测试引擎，可测量放大器、混频器和频率转换器等有源器件。目前它提供以下五种频率型号供您选择：8.5（N5249A）、13.5（N5241A）、26.5（N5242A）、43.5（N5244A）、50（N524）和 67 GHz（N5247A）可满足您特定的器件测试需求
N5242A PNA-X微波网络分析仪
N5242A是德keysight网络分析仪 产品介绍
N5242A PNA-X微波网络分析仪的单次连接测量应用软件，PNA-X网络分析仪是功能全、灵活的单次连接微波测试引擎，可测量放大器、混频器和频率转换器等有源器件。目前它提供以下五种频率型号供您选择：8.5（N5249A）、13.5（N5241A）、26.5（N5242A）、43.5（N5244A）、50（N524）和 67 GHz（N5247A）可满足您特定的器件测试需求。PNA-X 具有内置的第二个信号源、合路器和内部信号路由开关，能够提供的可配置性。
N5242A是德keysight网络分析仪 取代机架和堆叠
PNA-X 可以取代机架安装式和堆叠式设备，减少您需要使用的设备数量。
详细介绍
N5242A PNA-X微波网络分析仪应用软件包括：
S 参数（连续波和脉冲）
噪声系数
增益压缩
互调和谐波失真
转换增益/损耗
真正差分激励
毫米波
非线性波形和 X 参数® 表征-查看测量解决方案实例：X参数测量
天线测试
N5242A PNA-X微波网络分析仪主要特性与技术指标
10 MHz 到 26.5 GHz
2 端口或 4 端口，具有两个内置信号源
132 dB 系统动态范围和 130 dB 接收机动态范围、100,001 点、32 通道、5 MHz IF 带宽
高输出功率（+18 dBm）、低谐波（-60 dBc）和宽功率扫描范围（38 dB）
佳动态精度――在接收机端使用 0.1 dB 压缩和 +13dBm 输入功率
在 10 Hz IFBW 时仅有 -114dBm 的低本底噪声

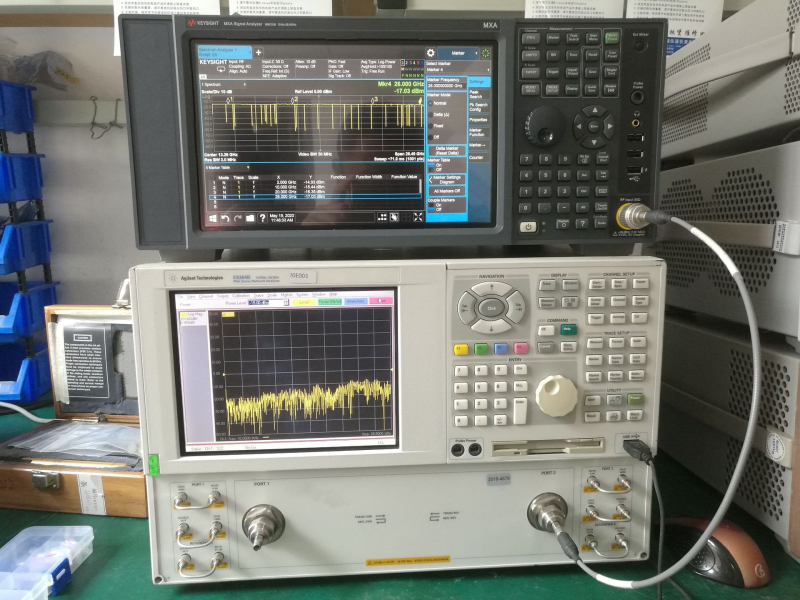

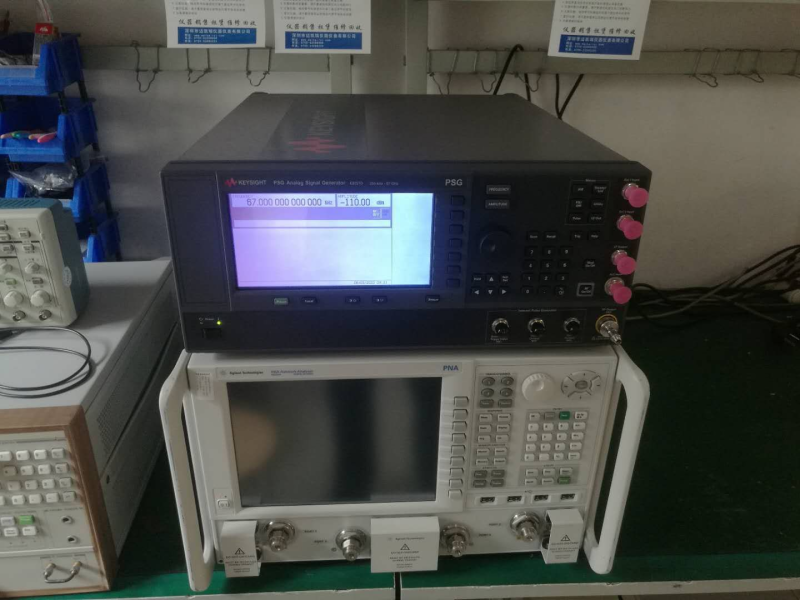

N5242A PNA-X 微波网络分析仪，26.5 GHz
提供N5242A PNA-X 微波网络分析仪
N5242A PNA-X 微波网络分析仪，26.5 GHz
N5242A是德keysight网络分析仪 主要特性和功能
·获得测量和设计成果
·通过取代大量机架式和堆叠式设备来简化测试站
·通过灵活的单次连接微波测试引擎可提高生产效率
·使用单次连接测量应用软件可缩短测试时间
·使用 PNA-X 仪器地测试线性和非线性器件的特征
N5242A是德keysight网络分析仪 技术指标
| 频率 | 26.5 GHz |
| 动态范围 | 127 dB |
| 输出功率 | 13 dBm |
| 轨迹噪声 | 0.002 dBrms |
| 内置端口数量 | 2 或 4 端口 |
| 谐波 | -60 dBc |
| 本底噪声 | -114 dBm |
| 扫描速度可达 201 个点 | 6 ms |
| 网络分析仪系列 | PNA-X 灵活的 |
| 应用 | S 参数本底噪声增益压缩X 参数平衡测量脉冲射频IMD |
| 元器件 | 天线混频器/变频器放大器 |
| 台式 | 是 |
N5242A是德keysight网络分析仪 选件
| N5242A-200 | 2 ports, single source |
| N5242A-400 | PNA-X 4 端口，配备内部双信号源与可配置的测试仪（选件 400） |
| N5242A-219 | 用于 2 端口测试仪的 PNA-X 扩展功率范围和偏置 T 型探头（选件 219） |
| N5242A-419 | 用于 4 端口测试仪的 PNA-X 扩展功率范围和偏置 T 型探头（选件 419） |
| N5242A-224 | 用于 2 端口测试仪的 PNA-X 内部第二个信号源、合成器和机械开关（选件 224） |
| N5242A-423 | 用于 4 端口测试仪的 PNA-X 合成器和机械开关（选件 423） |
| N5242A-020 | 选件 020 用于天线和毫米波的中频输入 |
| N5242A-022 | 选件 022 用于第二个信号源的脉冲调制器 |
| N5242A-021 | 选件 021 用于第一个信号源的脉冲调制器 |
| N5242A-025 | 四个内置脉冲发生器（选件 025） |
| N5242A-029 | PNA-X 系列信号源校正噪声系数测量（选件 029） |
| N5242A-010 | 时域（选件 010） |
| N5242A-087 | 选件 087 互调失真（IMD）应用 |
| N5242A-086 | 选件 086 增益压缩应用（GCA） |
| N5242A-083 | 频率转换器应用软件（选件 083） |
| N5242A-084 | N5242A-084 选件 084 嵌入式 LO 测量 |
| N5242A-082 | 标量校准变频器测量（选件 082） |
| N5242A-080 | 频率偏置（选件 080） |
| N5242A-551 | N 端口校准测量 |
| N5242A-518 | Nonlinear Pulse Envelope Domain |
| N5242A-514 | Nonlinear X-Parameters |
| N5242A-510 | Nonlinear component characterization, full frequency range |
| N5242A-460 | N5242A-460 选件 460 集成的真实模式激励应用软件（iTMSA） |
| N5242A-520 | PNA-X 系列任意负载阻抗 X 参数（选件 520） |
| N5242A-118 | PNA-X 系列快速连续波模式（选件118） |
| N5242A-028 | 使用标准接收机进行信号源校正噪声系数测量（选件 028） |
| N5242A-008 | 选件 008 脉冲射频测量功能 |
| N5242A-088 | 选件 088 信号源相位控制 |
| N5242A-089 | 差分和 I/Q 器件应用软件（选件 089） |
| N5242A-007 | 自动夹具移除（选件 007） |
| N5242A-015 | Dynamic Uncertainty for S-Parameter Measurements |
| N5242A-090 | 频谱分析仪（选件 090） |
| N5242A-093 | 频谱分析仪的频率范围扩展至 110 GHz (选件 093) |
| N5242A-094 | 频谱分析仪的频率范围扩展至 110 GHz 以上 (选件 094) |
| N5242A-110 | 有源热参数（选件 110） |
| N5242A-111 | 有源热参数（选件 111），限制到 50 GHz |
