在超出光学系统极限的领域，可以使用超声波传感器。它不仅能够容易探测到局部和全部透明或者完全黑暗的物体，也能探测诸如反光物体或在有粉尘、蒸汽或潮湿环境中的物体。今天，我们来分享一下超声波传感器的工作原理。
超声波传感器工作原理
超声波传感器基于物理学的声波反射原理进行工作。其工作原理类似于雷达系统，但使用的不是电磁波而是频率高于人类听觉范围（通常在20kHz以上，典型的是40kHz左右）的声波。它通过内置的压电陶瓷或磁致伸缩材料发射高频超声波脉冲（通常频率范围在30kHz至480kHz之间），这些声波以恒定的速度在空气中传播，遇到物体时会发生反射并返回到传感器内部接收器上。根据回波信号的到达时间和已知的声速，传感器可以精确计算出目标物体的距离和位置信息。
具体过程：
1. 发射阶段：传感器首先将电能转换为高频机械振动，产生并发射超声波脉冲。
2. 传播阶段：这些声波在介质（如空气或液体）中以特定速度直线传播，并遇到障碍物时会发生反射。
3. 接收阶段：当发射出去的超声波遇到目标物体后反射回来，传感器接收这部分返回的声波信号。
4. 处理阶段：通过计算超声波从发射到接收之间的时间差，并结合已知的声速，可以精确地测定出传感器与目标物体之间的距离。
超声波传感器分类和工作特点
劳易测超声波传感器的工作方式分为三种：漫反射型、对射型，镜反射型

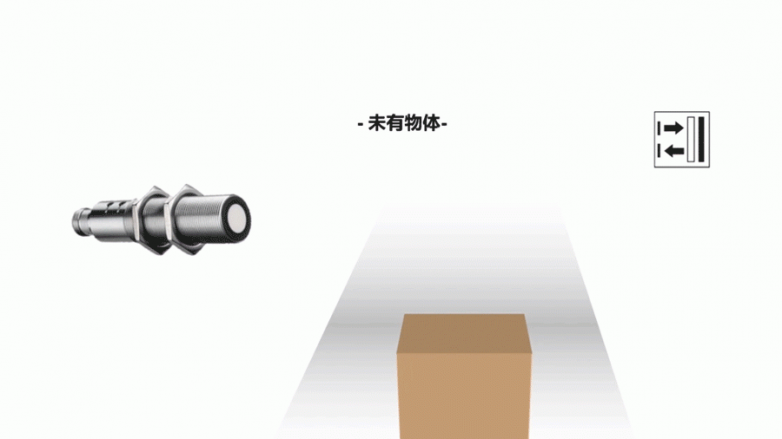

漫反射型超声波传感器 /工作方式
传感器通电后会持续发出超声波，当有物体靠近时，发出的超声波会被返回到传感器，从而输出响应信号。
漫反射型超声波传感器 /特点
1.发射和接收为一体，易于安装
2.被测物体相当于反射板，需要对准
3.双输出型号有窗口输出功能，能做到前景和背景抑制
4.开关频率较低，10Hz以下，适合检测运行速度较慢的物体

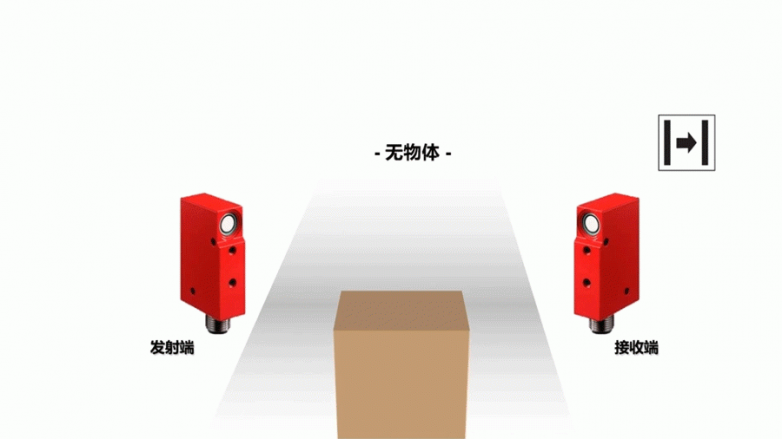

对射型超声波传感器 /工作方式
对射型传感器分为发射端和接收端，传感器工作时，发射端发出的超声波会被接收端接收，当有物体靠近，发射端发出的超声波被遮挡，接收端即会输出响应信号。
对射型超声波传感器/特点
1.发射和接收单独安装
2.可以检测声波敏感材料或表面倾斜物体
3.双输出型号有窗口输出功能，能做到前景和背景抑制
4.无检测盲区，开关频率较高，可达100Hz，适合检测快速移动的物体

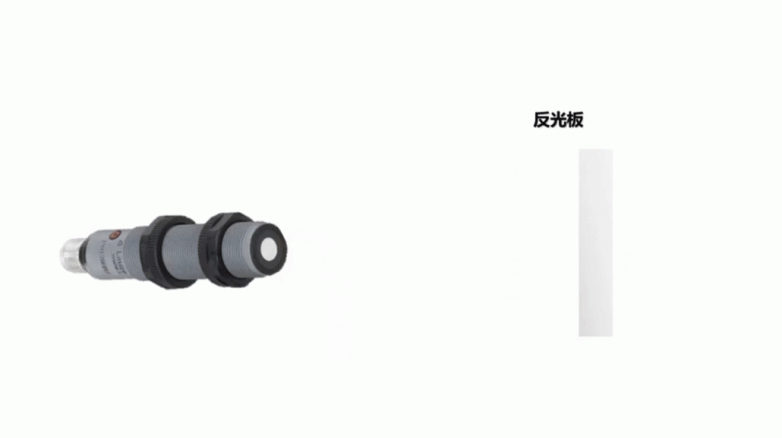

镜反射型超声波传感器 /工作方式
镜反射型传感器需要在对侧安装反光板，通过反光板将超声波信号返回进行检测。当有物体遮挡反光板时，传感器即会输出响应信号。
镜反射型超声波传感器/特点
1.无特定反光板，可用金属板/塑料板或墙壁背景
2.可以检测对声波敏感材料或表面倾斜
3.开关频率较低，在10Hz以下，适合检测运行速度较慢的物体
4.无盲区(但反光板有)，盲区一般小于检测距离的10%
如何计算超声波传感器的检测距离
超声波传感器在大气中工作，检测所有超声反射物体。超声波传感器定期发送声音脉冲，被物体反射的脉冲则在传感器内部计算。那么传感器如何计算检测的距离呢？
计算公式：距离L=t*c/2
t代表超声波从发送到被返回接收的时间，c代表环境温度为20℃时，超声波的传播速度（即340m/s）

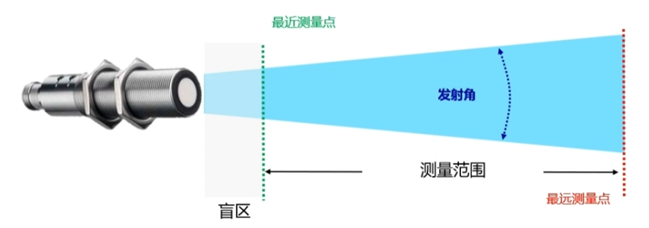

测量范围和盲区
超声波传感器有着一定的测量范围和盲区，测量范围分为最近测量点和最远测量点，最近测量点是由盲区决定的。那么盲区又是如何产生的？
超声波传感器是由一发一收的交替工作方式，当超声波发出脉冲后没有即刻停止振动，而是需要经过特定的时间才会停止振动，所以并不能即时收到回声，这种延迟就相当于盲区。在盲区中传感器是无法稳定检测物体的，所以在实际使用中，我们需要规避在盲区范围内检测物体。
影响测量的因素
物体形状及表面
1.光滑与大平面尽量与传感器轴垂直
2.粗糙/不平的表面易发生散射
气流
1.密集的不稳定的高压气流会对超声波的传播产生影响
2.特别高温物体，如烧红的金属附近的产生的乱流会引起超声波分散
温度/湿度
1.标准情况下，温度越高，检测范围越小
2.标准情况下，湿度越高，检测范围越小
灰尘/雨水/雪/霜
1.空气中有以上自然现象会一定程度消耗超声波传播能量，导致检测距离变小
2.少量灰尘附在检测面基本无影响
劳易测作为领先市场的传感器解决方案提供商，凭借其深厚的创新底蕴及对产品品质的苛求，推出了一系列高性能超声波传感器。例如全新的开关型和测量型超声波传感器HTU200和DMU200系列。新型圆柱形超声波传感器拥有坚固的金属外壳，非常适用于包装或汽车工业。
应用

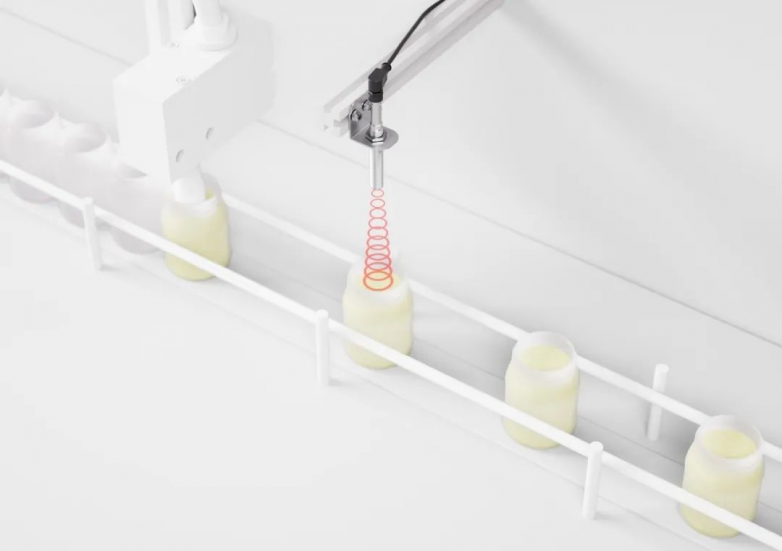

监控小开口容器液位
要求：
在灌装生产线上，通过穿过非常细小的容器开口检测液体。
解决方案：
全新紧凑型超声波传感器 HTU208 采用结构 M8 的螺纹套，拥有非常细长的声瓣，借此，可通过穿过非常小的容器开口监控液位。

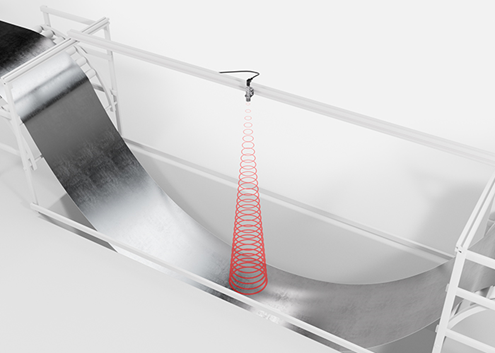

汽车工业的环路控制
要求：
在汽车工业的切割系统中，切割过程必须与皮带运输分离。为了给控制系统提供必要的测量值以计算牵引速度，应以不接触方式测定皮带环的垂度。
解决方案：
DMU218 系列或 DMU230 系列测量型超声波传感器具有坚固的金属外壳，检测范围不同，适用于垂度控制。其可提供模拟电流或电压输出以及 IO-Link 接口。
