方案背景
近年来随着技术的不断进步，越来越多的产品需要适应小型化和便携式的要求，又随着近年来直播经济的迅速发展，直播设备对外拍和小型化的要求格外急切，很多厂商开始推出各类带锂电的补光灯具，但是直播补光灯具应用环境多变，就要求了这类灯具要做到RGBWY全彩效果的同时还要求有非常大的功率输出，这对驱动芯片的选择提出了很高的要求。
一、RGBWY市场要求如下
- 满足PD电压5-20V供电（全电压范围保持亮灯，最大功率200W）
- 满足锂电池1-4串供电（单节锂电时也能保持工作）
- 满足RGBWY五路调光调色（最大功率200W，外围简洁）
- 满足无频闪调光（各种手机相机，高速相机捕捉无频闪）
- 满足爆闪、呼吸、律动等各种光效（高速的信号响应）
- 产品附加值高，品质稳定，行业应用广
二、RGBWY五路调光调色芯片FP7208
FP7208 是一颗远翔科技推出的非同步升压 LED 驱动 IC，控制外部开关 NMOS，输入低启动电压 2.5V，工作电压 4.5V，VFB 反馈电压 0.2V，反馈电压低，取样电阻功率损耗也降低，整体转换效率提升。软启动时间透过外部电容调整，LED 开路保护透过外部电阻调整；调光控制 EN Pin，可以实现线性与数位调光，可以满足大功率小体积无频闪多路调光的所有需求，符合这个市场应用特点。
1.芯片参数
- 启动电压：2.5V
- 工作电压范围：4.5V~24V
- VFB 反馈电压：0.2V
- 电压与PWM调光控制
- 固定工作频率：300kHz
- 可调软启动时间
- 保护功能：OVP，OTP
2.单颗芯片五路调光应用原理
在正常升压恒流电路的基础上增加后端切MOS电路来实现不同颜色之间的切换，同时增加稳压管Z1（小功率板Z1，大功率板Z3）来限制输出电压，稳压管Z1电压选择比灯珠电压高3-4V即可，OVP电压设置比稳压管的电压高3-4V，如下图中标注所示。
【内附如何进行五路调光调色说明】
这样做有一个很大的优势是，在做调光调色时，不需要考虑调光调色信号的时序逻辑变换，即调光调色信号不需要做互补设计，软件设计更简单。因为是升压恒流芯片，所以在输入电压下降时，芯片会自动调整开关占空比以保证稳定输出。
调光调色信号注意事项：
通过对EN脚输入PWM信号来对最大电流进行调节，即为调光；调色信号：RGBWY，分别控制RGBWY五路MOS对灯珠分配电流进行调色，单独调节WY灯珠时，WY的调色信号是互补的；调节RGB时则不需要做互补。EN脚PWM调光信号频率要在10KHz以上，PWM信号占空比10.2%以上，芯片才会工作，11%对应1%输出电流；调色信号频率建议在16KHz以上，在调色时才能避免频闪的现象。
3.五路调光应用电路图+DEMO实物图
4.RGBWY调光调色详解

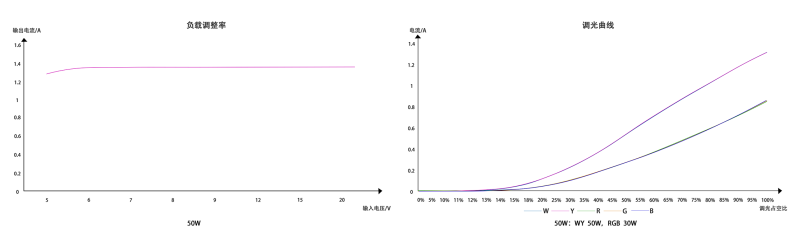

50W：WY 50W，RGB 30W

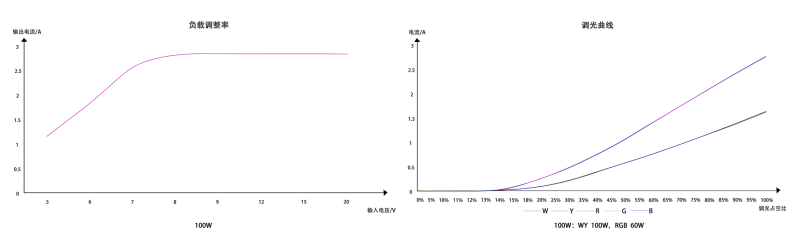

100W：WY 100W，RGB 60W
总结
FP7208是一款具备多种特性的LED驱动芯片，能够实现不同颜色之间的切换和调光调色功能。其自动调整开关占空比功能，使得它能够适应不同输入电压环境，提高了灯具的稳定性和灵活性。同时，FP7208-RGBWY五路调光应用是一种高效、灵活且节省空间的解决方案。它通过单颗芯片实现五路RGBWY的调光调色功能，具有稳定性和安全性。
广泛应用于家居照明、商业照明、景观照明、舞台照明等领域，能够满足不同的照明需求，为各种照明场景提供了全方位的解决方案。

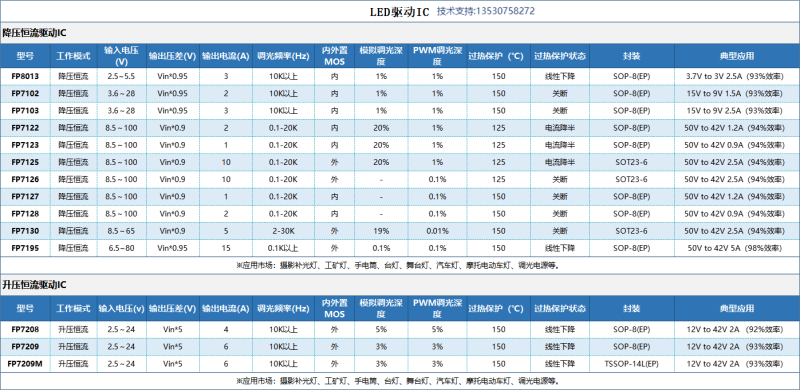

LED驱动IC选型表
