摘要 AC/DC 12~24V低压电源升降压方案主要基于FP7195升降压恒流驱动芯片。FP7195是一款高性能、高可靠性的集成电路芯片,具有超低功耗和高效稳定的升降压能力。其核心原理是通过调节输入输出电压和电流,实现电源的升压和降压功能,同时保持输出电流恒定。

​前言

低压电源升降压方案使用 AC/DC 12~24V 电源,并采用了 FP7195 升降压恒流驱动芯片,为您提供高效可靠的电源解决方案。本文将详细介绍这一方案的原理、适用范围、参数及性能特点,以及在各类应用场景的实际效果。


一、方案原理

AC/DC 12~24V低压电源升降压方案主要基于FP7195升降压恒流驱动芯片。FP7195是一款高性能、高可靠性的集成电路芯片,具有超低功耗和高效稳定的升降压能力。其核心原理是通过调节输入输出电压和电流,实现电源的升压和降压功能,同时保持输出电流恒定。


二、 适用范围

AC/DC 12~24V低压电源升降压方案适用于各种低压电能转换需求的场景,例如:LED照明灯具、水底灯和喷泉灯、工业民用建筑场所照明、船舶、车载照明等。

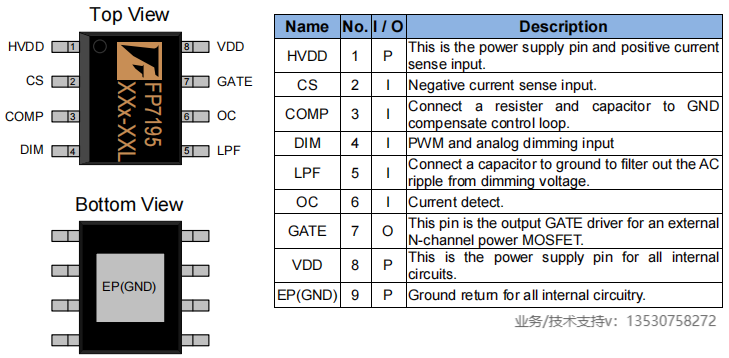

三、 FP7195芯片介绍

FP7195升降压芯片的特点在于其高效率和稳定性。其采用了先进的升降压技术和精密控制电路,能够将输入电压快速稳定地升高或降低到所需的电压范围内。不仅如此,它还具备过压保护、过流保护、短路保护等多重保护功能,确保灯具以及供电系统的安全稳定运行。


四、 参数及性能特点

AC/DC 12~24V低压电源升降压方案具有以下参数和性能特点:

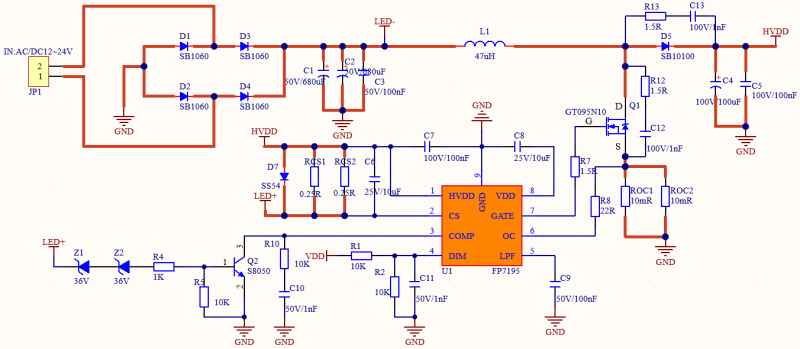

【电路图:线路中粗线是大电流走线,布板线径要宽】

(1)输入电压范围广泛:支持AC/DC 12~24V的输入电压,适应各类电源标准;

(2)升降压能力稳定:采用FP7195升降压恒流驱动芯片,输出电压和电流稳定可靠;

(3)高效节能:低功耗设计,能有效转换电能,提高能源利用效率;

(4)过流、过压保护:内置保护机制,能及时检测和响应输入输出异常,保护设备安全运行。


五、 应用场景

AC/DC 12~24V低压电源升降压方案可广泛应用于以下场景:

(1)LED照明灯具:为LED灯提供稳定的电压和电流,延长灯具寿命,提高亮度和能效;

(2)水底灯和喷泉灯:升降压恒流驱动电源具备防水设计和抗湿性能,能够适应恶劣的环境条件;(3)工业民用建筑场所照明:为照明提供舒适环保的环境,稳定可靠的电源,节约能源;(4)船舶、车载照明:升降压恒流驱动电源满足船舶和车辆对照明系统可靠性和节能性的要求。

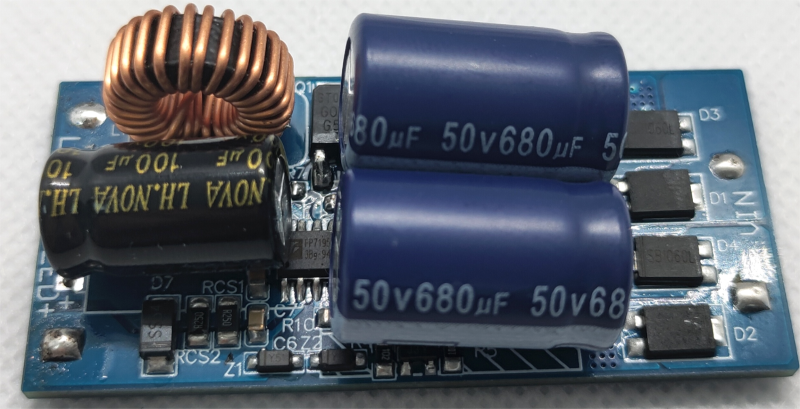

电源板实物图如下(电源板大小:28*60*20mm)

总结

综上所述,AC/DC 12~24V低压电源升降压方案采用了FP7195升降压恒流驱动芯片,能够实现高效稳定的升降压功能,并广泛适用于:LED照明灯具、水底灯和喷泉灯、工业民用建筑场所照明、船舶、车载照明等多个领域。

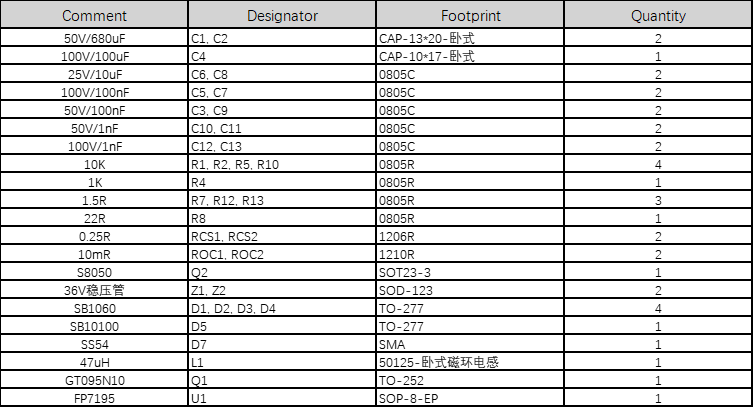

驱动电源BOM表如下
