80W大功率夜钓灯驱动芯片方案解密:12V电池供电,FP7195应用实例,PWM内部调光技术

2024-06-21
关注
摘要 在本方案中,使用FP7195芯片进行驱动,输入12V电池供电,输出6V的恒流驱动用于LED灯具。FP7195芯片内部集成了PWM调光功能,通过外部电路控制调光信号,实现灯具的亮度调节。其工作原理为在输入电压较高时,FP7195将输出稳定的6V电压并保持输出电流恒定,同时通过PWM调光功能调节LED灯光亮度。

方案背景

目前夜钓正在逐渐变得时尚起来,随着夜钓群体的年轻化,人们对于夜钓灯的审美要求也越来越高。夜钓灯作为夜间钓鱼的重点装备,不仅仅需要高质量的光源照亮水面浮漂,同时还需要融合一些其他功能,尽可能让夜钓者轻装上阵。就要求这类灯具要做到非常大的电流输出以保证光源亮度,这对驱动芯片的选择提出了很高的要求。

因此,我司推出一个大功率夜钓灯设计方案,在夜钓灯上采用LED恒流驱动芯片FP7195让夜钓灯在夜晚使用时保证光源亮度,同时柔和舒适,有效减少眩光对眼睛的刺激。

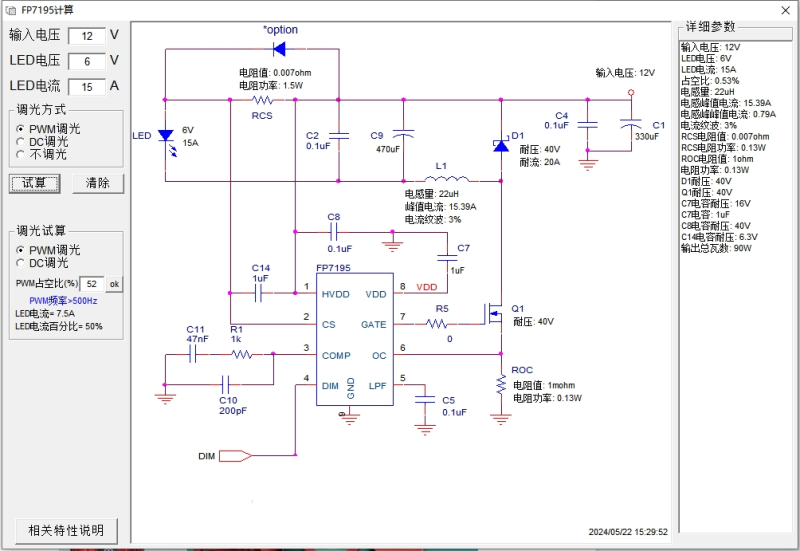

钓鱼灯工作原理图

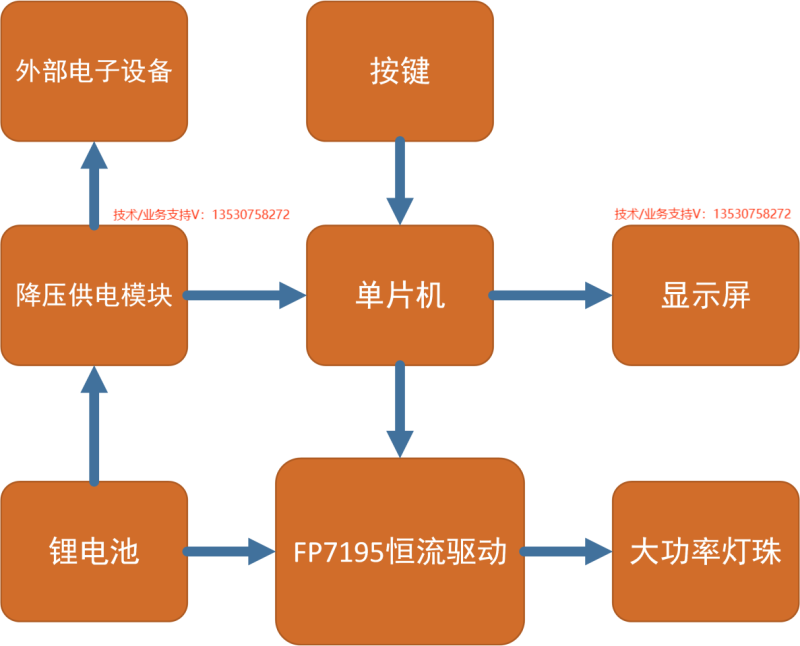

一、夜钓灯电路框架

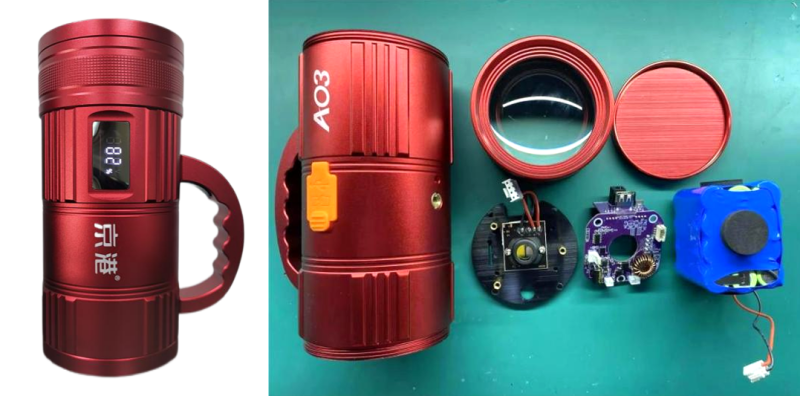

钓鱼灯内部到底有什么让它如此炙手可热?今天,让我们一起揭开钓鱼灯的神秘面纱,对市场上的一款钓鱼灯进行拆解,如下:

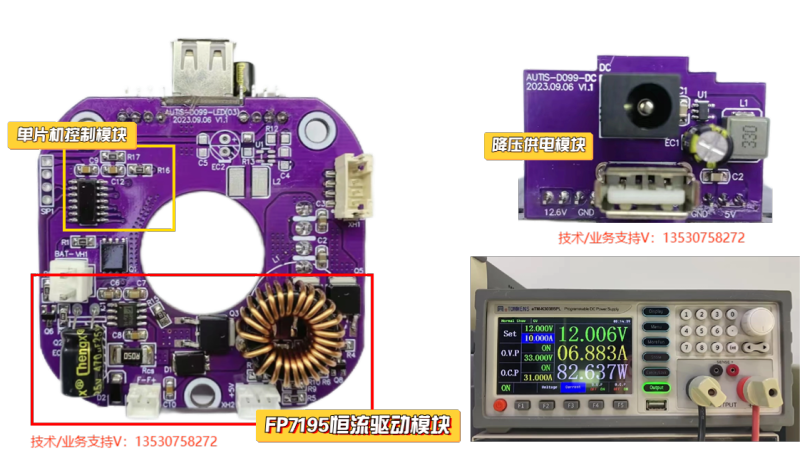

驱动电路板分为三个部分:FP7195恒流驱动模块,单片机控制模块,降压供电模块。

FP7195恒流驱动模块:将四节锂电池的电压降压到6V左右,恒流驱动LED灯珠,最大功率可达90W左右,由于是恒流驱动,不会因为电池电量降低而导致LED亮度降低,保证亮度的一致性。

降压供电模块:将电池电压降到5V给单片机供电,同时输出到USB接口对外接电子产品进行供电。

单片机控制模块:控制LED四色切换及亮度变化,监测电池电量并通过显示屏实时显示。

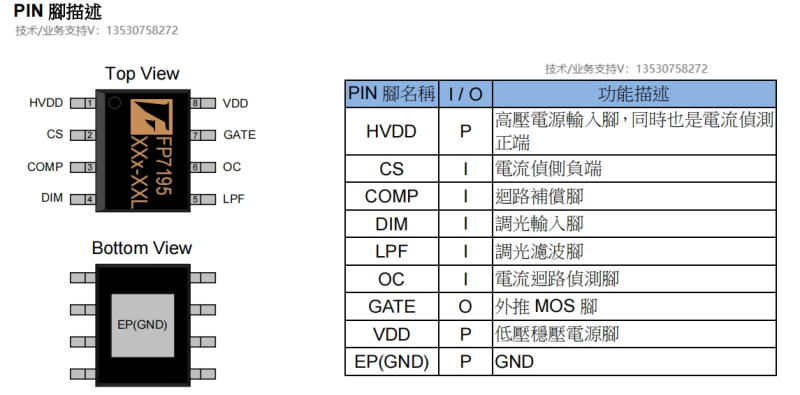

二、FP7195芯片介绍

FP7195 是一颗远翔科技推出的非同步降压 LED 驱动 IC,控制外部开关 NMOS,采用两端电阻采样,采样精度更高,采样电压基准0.1V,采样电阻功率损耗也降低,整体转换效率提升;调光控制 DIM,可以实现线性与数位调光;最大驱动电流达15A,可以覆盖钓鱼灯低压大功率40W,60W,80W的应用市场。

芯片参数

  1. 工作电压范围 6.5V~80V
  2. CS电阻采样电压 0.1V
  3. 电压与PWM调光控制
  4. 固定工作频率 175kHz
  5. 最大驱动电流15A
  6. 保护功能:OCP,OTP

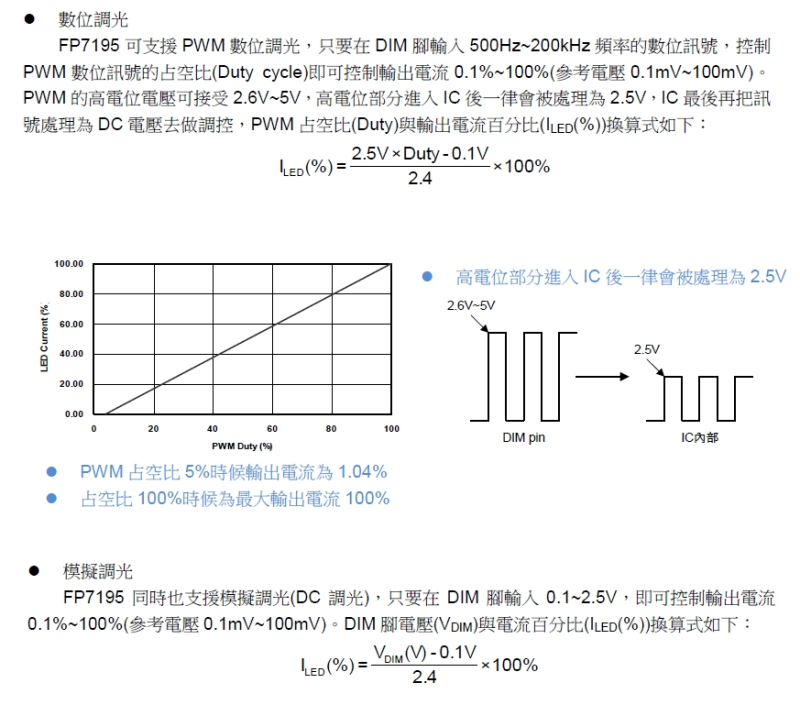

通过合理设计PWM调光电路,可以实现LED灯具的亮度精确调节。FP7195的PWM调光特性使得灯具亮度调节更加平滑和自然,同时可以根据需求调节调光范围和频率,提升用户体验。

总结

基于FP7195芯片的80W大功率夜钓灯驱动方案,结合12V电池供电、6V降压恒流驱动与PWM调光应用,为夜钓爱好者提供了一种高效、可靠的照明解决方案。这一方案不仅具备良好的性能表现,同时也具有较高的稳定性和可靠性。

广泛应用于家居照明、商业照明、景观照明、舞台照明等领域,能够满足不同的照明需求,为各种照明场景提供了全方位的解决方案。

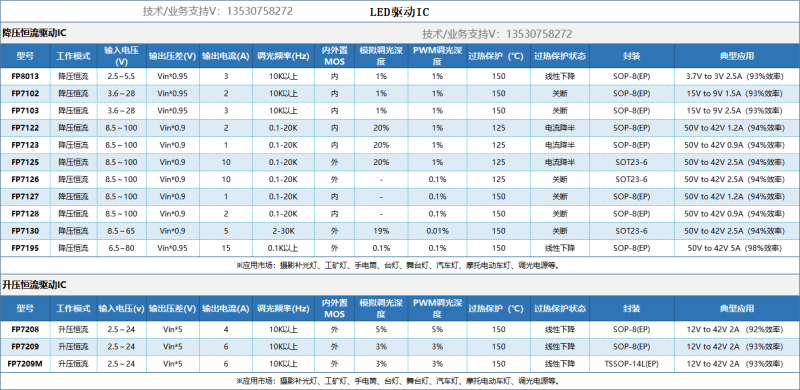

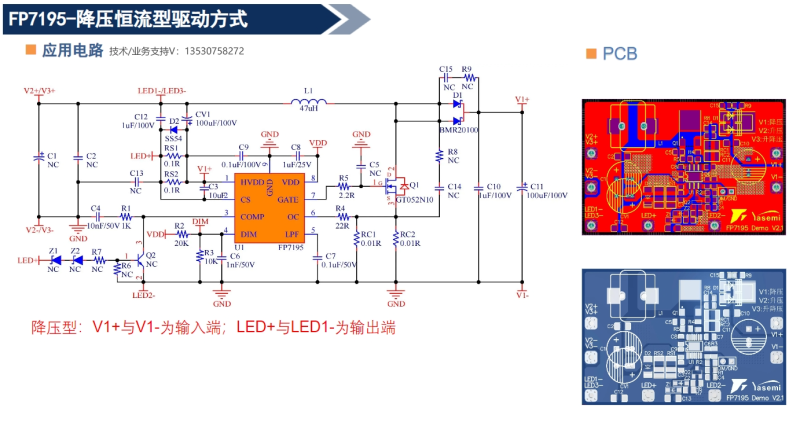

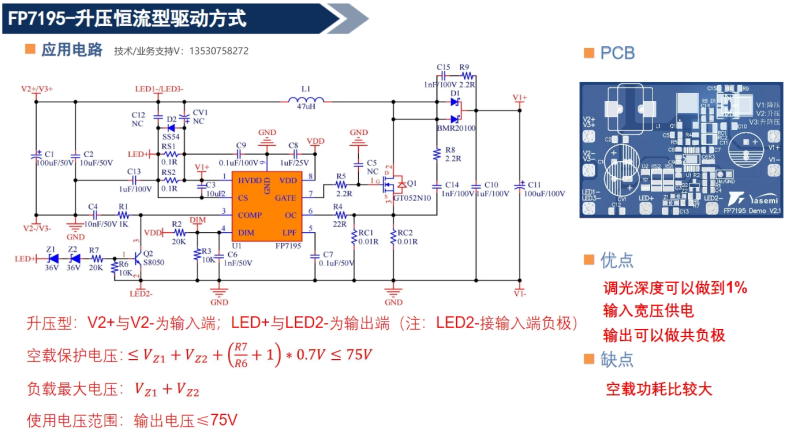

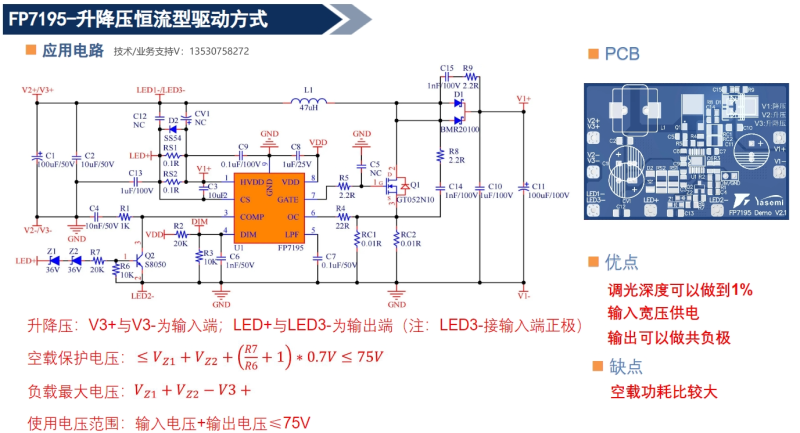

7195衍生应用电路
