测力传感器如何通过惠斯通电桥实现测力

2024-07-02
关注
摘要 惠斯通电桥测力传感器

在现代科技和工业领域中,测力传感器是一种至关重要的设备,广泛应用于测量气体、液体或固体的压力变化。这些传感器通过一系列精密的机制将物理压力转换为可测量和处理的电信号。其中,惠斯通电桥作为一种经典的电路结构,在测力传感器的测力实现中扮演着核心角色。本文将详细探讨压力传感器如何通过惠斯通电桥实现测力,并辅以配图进行说明。

惠斯通电桥的基本原理

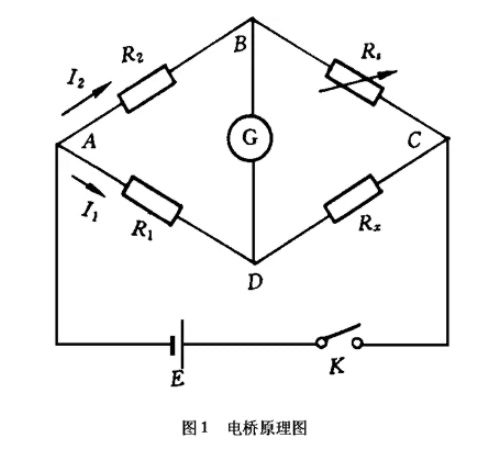

惠斯通电桥(又称单臂电桥)是一种能够精确测量电阻的电路结构。它由四个电阻(R1、R2、R3、R4)组成,这些电阻分别连接成四边形,其中两个对角点(通常标记为1和4)之间为输出端,另外两个对角点(2和3)为输入端,输入端通常接入恒定的电压或电流源。当电桥处于平衡状态时,即输出端无电流通过时,四个电阻的阻值满足特定的比例关系,即R1/R2 = R3/R4。然而,在实际应用中,为了测量压力,电桥中的至少一个电阻会被设计为压敏电阻,其阻值随压力的变化而变化,从而打破电桥的平衡状态,产生可测量的输出信号。

压力传感器与惠斯通电桥的结合

在压力传感器中,惠斯通电桥通常与压敏电阻相结合,以实现对压力变化的检测。压敏电阻通常由特殊的材料制成,如应变片或半导体材料,这些材料在受到外力作用时,其电阻值会发生变化。当压力作用于传感器时,压敏电阻发生形变,导致其电阻值发生变化。这一变化会进一步影响电桥的平衡状态,导致输出端产生电压或电流信号。

工作流程与实现过程

  1. 压力感知:压力传感器通过其内部的机械元件(如隔膜、波登管等)感知外部压力的变化。这些机械元件在受到压力时发生形变。
  2. 电阻变化:形变导致压敏电阻的阻值发生变化。在惠斯通电桥中,这一变化会打破电桥的平衡状态。
  3. 信号输出:电桥失去平衡后,会在输出端产生电压或电流信号。这个信号的大小与压力的大小成正比,因此可以通过测量这个信号来得知压力的大小。
  4. 信号处理:由于电桥产生的信号通常很小,且易受到噪声和失调的影响,因此在实际应用中,通常需要对信号进行放大、滤波和校准等处理,以提高测量的准确性和稳定性。


结论

通过惠斯通电桥与压敏电阻的巧妙结合,压力传感器能够实现对压力变化的精确测量。这种测量方式具有高精度、高稳定性和可靠性等优点,广泛应用于工业、医疗、环保和航空航天等领域。随着科技的不断进步和应用需求的不断提高,压力传感器和惠斯通电桥的性能和应用领域也将会得到进一步拓展和提升。
