缸体内径测量方案（选用产品：ZID100内径测量系统）

 缸体内径测量

应用背景

缸体类零件，如气缸、炮筒和各种管类零件，在生产线上需要进行多工位的监测，传统的监测方法是人工和专用的测量工具来检测，次品率高和检测速度慢是主要的问题。面对这些问题，真尚有科技ZID100系列的激光内径扫描系统解决了市场需求，其优点是：快速扫描、内径检测精度高和系统集成度高等等。

检测方案

需要对缸体类零件进行在线内径测量，涉及到移动机构，内径测量传感器ZID100系统和软件输出。

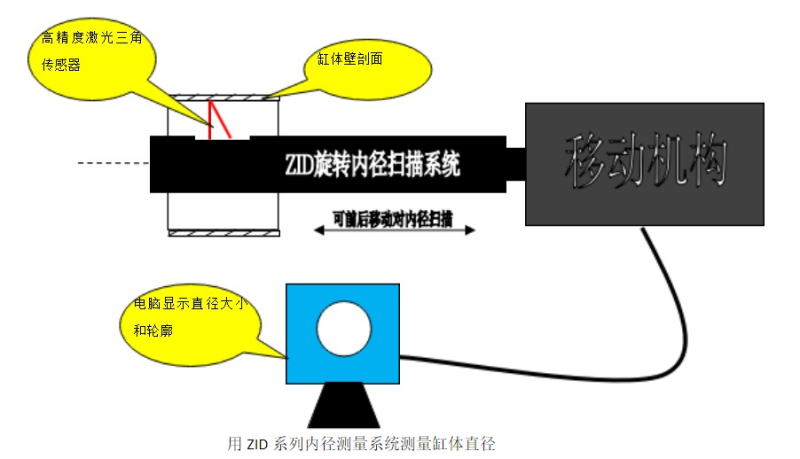

具体的的测量方案图如下所示：

缸体内径测量-ZID100内径测量系统

ZID100内径测量仪可提供设备：由静止或者可旋转的探头、可在管道内进行移动测量的平移机构（自驱动和牵引两种可选）、测量软件和校准环组成。其他可选项包括保持测量模块对齐管道轴线的固定支架、管道直线度测量模块、视频检视模块、Wi-Fi模块。

系统精度可以达到微米级别。
