应变式测力传感器工作原理

2024-07-02
关注

大家站在体重秤上能准确自己知道自己的体重,那体重秤又是如何准确测出重量的呢?这就涉及到体重秤的核心部件—应变式测力传感器,通过传感器能感知来自被测物体的力,从而计算出重量。下面小编就带大家了解应变式测力传感器的工作原理。

应变式测力传感器是由弹性体、应变片、胶粘剂、防护涂层、补偿线路等部分组成的,其应变传递路径是:弹性体→胶粘剂→应变片敏感栅→覆盖层→防护涂层,构成一个有别于应变片本身的更复杂的系统。若把粘贴于弹性体上的应变片暂称为应变片装置(strain gage installation),其典型结构如图所示。

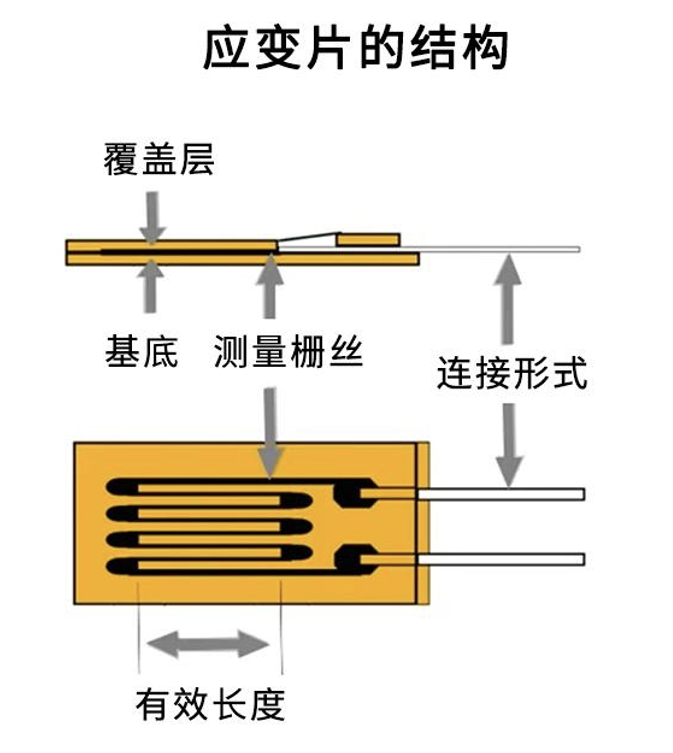

应变片的结构图 :

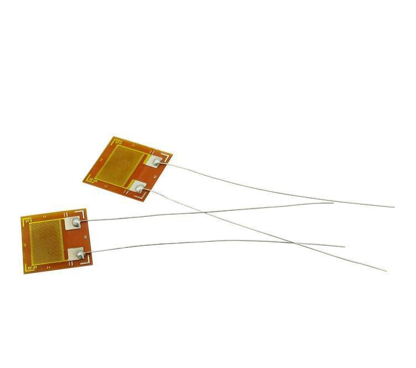

应变片本体:

应变式测力传感器的原理

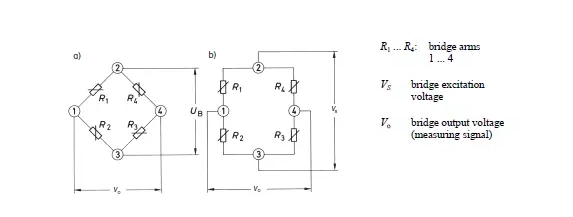

德森特的应变式测力传感器是利用电阻应变原理构成,粘贴在传感器弹性体上的高档箔式应变片组成全桥电路。当受到载荷作用时,弹性体产生变形,应变片也相应感受应变,从而使电桥失去平衡,并输出与作用力大小成正比的电信号。这个电桥业界称之为惠斯通电桥。

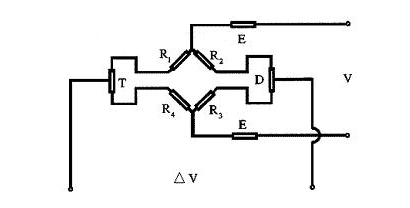

用在传感器上的惠斯通电桥存在较强的不稳定性,很容易受到环境温度的影响,导致测量值偏差。为了减少温度对传感器性能的影响,在电桥线路中增加了温度零漂补偿电阻T,温度灵敏度补偿电阻E和平衡电阻D,下图为德森特应变式测力传感器电路系统原理图:


再通过相应的信号计算,可以得到力的具体数值,从而实现测力传感。
